ساپورت مدولار نگهدارندهای است که در نصب بخشهای مختلف مانند لوله کشیها، کابل کشیها و … کمک زیادی میکند و شرایط را برای افزایش عمر مفید تجهیزات فراهم میکند. این ساپورتها پیش ساخته بوده و سرعت انجام کار را افزایش میدهند. در این مقاله تلاش شده تا اطلاعات بیشتری در این باره یعنی ساپورت مدولار و بست ارائه شود. خرید فروش قیمت ساپورتمدولار.
ساپورتهای مدولار چیست؟
در گذشته ساخت تاسیسات ساپورت با کمک قطعاتی مانند نبشی و ناودانی انجام شده است. البته فرایند ساخت آنها بسیار هزینهبر و زمانبر بوده و در نهایت خروجی آنها سیستمهای تاسیساتی بودند که هیچگونه زیبایی نداشته و همچنین بر پایه هیچ یک از اصول مهندسی نبودند.
با توجه به پیشرفت و رشد فناوریها و استانداردهای گوناگون در حوزههای مختلف مهندسی، برای ایجاد ساپورت تاسیسات به منظور نصب لولهها، سیستمهای تهویه، تجهیزات مکانیکی و دیگر قطعات از ابزارها و تکنیکهای مدرن و مهندسی استفاده میشود. در سیستمهای نوین ساپورت مدولار از پروفیلهای گالوانیزه در اندازههای مختلف استفاده میشود. خرید فروش قیمت ساپورتمدولار
چرا ساپورت های مدولار گالوانیزه امروزه طرفداران زیادی دارند؟
از گذشتههای دور در تمام نقاط دنیا استفاده از مقاطع فولادی نورد شده(نبشی، ناودانی و …) در ساپورت، رواج داشته است. همچنین مهندسین همیشه با بهکارگیری دانش و تجربه خود در جهت رفع معایب این سیستم سنتی تلاش کردهاند. خرید فروش قیمت ساپورتمدولار.
طراحی و ساخت سیستمهای ساپورت هزینه و زمان زیادی میبرند و از طرفی هم از نظر ظاهری جالب نبوده و همچنین مهندسی نیستند. این موضوع به این دلیل است که اگر بخواهیم یا کمک ابزار آلات قدیمی و سنتی سیستمی زیبا و شکیل بسازیم، این کار بسیار زمان و هزینهبر خواهد بود و در نهایت نیز تا حد زیادی از استانداردهای مهندسی به دور خواهد بود. خرید فروش قیمت ساپورتمدولار
بنابراین امروزه استفاده از ساپورت مدولار پیش ساختهاز جنس گالوانیزه سرعت انجام کار را افزایش میدهد و از طرفی هم از میزان هزینه آن خواهد کاست و همچنین بر زیبایی و ظرافت آن اضافه خواهد کرد. شرکتهایی که اینگونه پروژهها را انجام میدهند، میتوانند مشاورههای دقیق و جامعی هم در این حوزه به افراد و سازمانها ارائه دهند. خرید فروش قیمت ساپورتمدولار.
در کشور ما نیز ساپورت مدولار و بست در حال رایج شدن است و در صورتی که به تلاش، پشتکار و خلاقیت توجه کافی مبزول شود، نیازهای مهندسی در این حوزه به خوبی پاسخ دادهخواهند شد. خرید فروش قیمت ساپورتمدولار.
سیستم ساپورت مدولار نسبت به روشهای سنتی چه مزایایی دارند؟
- نیازی به جوشکاری، سوراخ کاری و از بین بردن عیوب سیستم تاسیساتی نیست.
- از نظر ظاهری بسیار زیبا و شکیل است.
- به علت بهکارگیری ورقهای گالوانیزه، در مقابل خوردگی بسیار مقاوم است.
- نصب و پیاده سازی این سیستم بسیار سریع است.
- این سیستم بسیار سبک بوده و بنابراین سازه نیز وزن کمتری خواهد داشت.
- قطعات سازه به راحتی جدا میشوند و میتوان دوباره آنها را نصب کرد.
- در صورت وقوع زلزله بسیار منعطف خواهد بود.
- این سیستم استاندارد میتواند به سازههای فولادی و بتنی بدون اینکه به جوشکاری نیاز باشد متصل شود و هیچگونه آسیبی نیز به سازه وارد نخواهد شد.
- بسیاری از شرکتهایی که این سازهها را میسازند، خدمات فنی و مهندسی را اغلب رایگان ارائه میدهند.
- ساپورت مدولار بر اساس استانداردهای بینالمللی بوده و از موسسات معتبر جهانی تاییدیههای لازم را دریافت کرده است.
- آموزش نصب و راهاندازی آن به صورت رایگان است.
در ادامه به برخی از مزایای سیستمهای مدولار میپردازیم:

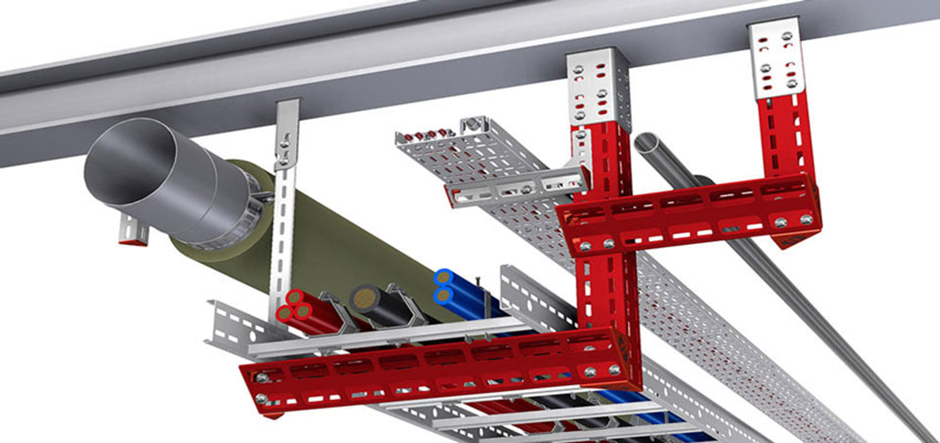

- سیستم ساپورت مدولار تاسیسات در سه دسته سبک، متوسط و سنگین قرار میگیرند. بهعنوان مثال در موتورخانهها و بخشهای صنعتی از سیستم ساپورت سنگین استفاده میشود. ساختمانهای مسکونی از ساپورت سبک بهره میبرند؛ مانند لولههای برق یا ساپورت لوله روی کف.
- با توجه به نوع تاسیسات، ساپورت آنها نیز متناسب خواهد بود.
- بالا رفتن عمر تجهیزات و افزایش کارایی و عملکرد تاسیسات مکانیکی و الکتریکی.
- ساپورت مدولار باعث بهتر شدن جنبههای ارگونومیک در نصب و پیاده سازی برای کارکنان اجرایی میشود.
- میزان هزینههای نگهداری و راهاندازی کاهش مییابد.
- از آنجا که تجهیزات و قطعات روکشی از گالوانیزه دارند، در برابر خوردگی مقاومت بالایی دارند و بنابراین کیفیت آنها نیز افزایش پیدا خواهد کرد. همچنین دیگر نیازی به رنگآمیزی و استفاده از ضدزنگ نیست.
- با توجه به نیاز کم به جوشکاری، هزینههای مربوطه نیز کاهش و همچنین دیگر نیازی به آزمونهای مختلف نیست. از طرف دیگر نیز به دلیل بهکارگیری پیچ و مهره انعطاف سیستم ساپورت افزایش پیدا میکند و در هنگام وقوع زلزله نیز مقاومت بالایی خواهد داشت.
- از نرم افزارهای تحلیلی برای افزایش کیفیت و کارایی تاسیسات ساپورت مدولار استفاده میشود و بنابراین استحکام، پایداری و زیبایی آن نیز افزایش پیدا میکند.
- میزان اعتماد و اطمینان سازه افزایش پیدا میکند.
- تعمیرات و نگهداری سازه و هزینههای مربوط به آن نیز کاهش پیدا میکند.
- با سیستم ساپورت مدولار نیاز کمتری به جوشکاران متخصص خواهد بود.
اجزای مختلف ساختمان شامل چه مواردی میشود؟
- اجزای سازهای
فونداسیون، تیر، ستون، دیوار حائل و برشی، بادبندها، کف و … جزو اجزای سازهای هستند. هستند که بارهای ساختمان را تحمل میکنند.
اجزای معماری
دیوارهای جداکننده، سقف کاذب، کف سازیها، اندودها و… شامل اجزای معماری میشوند. این اجزا غیر باربر و غیر سازهای هر ساختمان جزو معماری آن است.
تاسیسات ساختمان

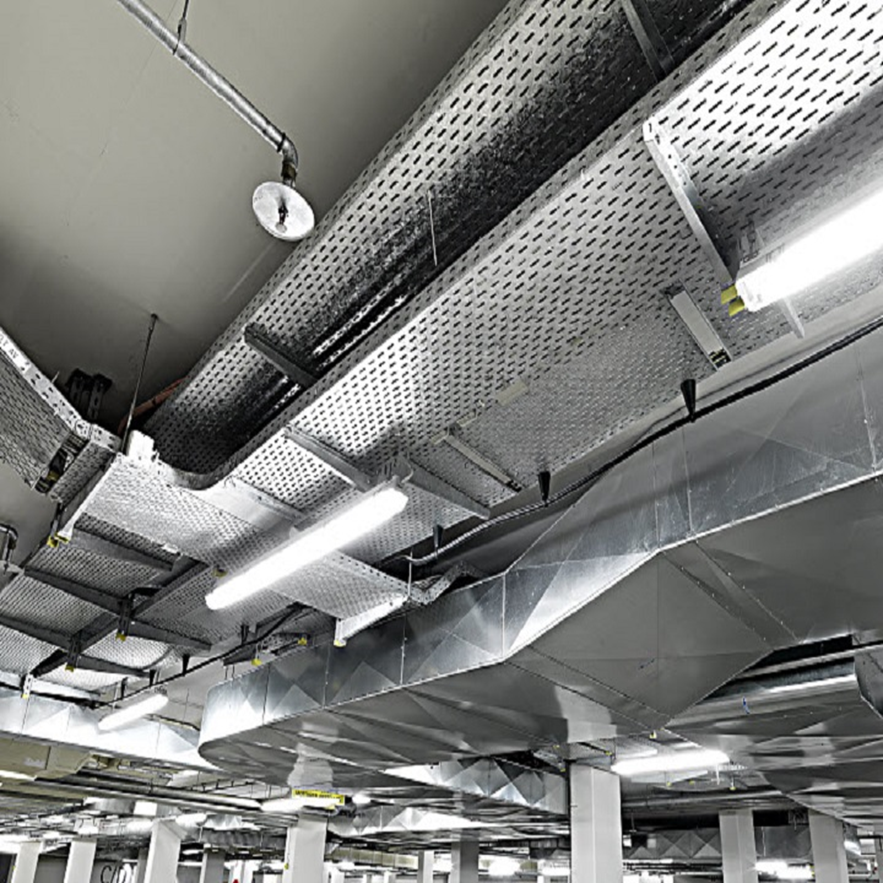

انواع لوله، کانالها، انواع سینی کابل، کابل کشیهای برق و … جزو تاسیسات هستند که انرژی و سیالات را به بخشهای مختلف ساختمان انتقال میدهند. تیمهای طراحی، ساخت و جانمایی تاسیسات الکتریکی و مکانیکی ساپورت مدولار وظیفه ایجاد آنها را بر عهده دارند.
این تاسیسات به صورت قائم یا افقی از بخشهای مختلف ساختمان میگذرند و باید این لولهها و کانالها و دیگر تجهیزات و قطعات در جایی که باید قرار دادهشوند تا به درستی بتوانند وظایف خود را انجام دهند. برای انجام این کار نیاز به اتصالاتی است که تاسیسات را به اجزای سازهای وصل کند و بارهای مختلف ساختمان را تحمل کند. این سازهها ساپورت تاسیسات نامیدهمیشوند.
انواع ساپورت تاسیساتی
- ساپورت سنتی
در این نوع سازه از نیم رخهای فولادی شامل نبشی، ناودانی، تیرآهن و … انواع میلگرد و جوشکاری بهره گرفتهمیشود. همچنین برای نگهداری لوله روی این سازه ساپورت بستهای کرپی با عنوان (U-Bolt) به کار میروند.
- ساپورت مدولار یا پیش ساخته

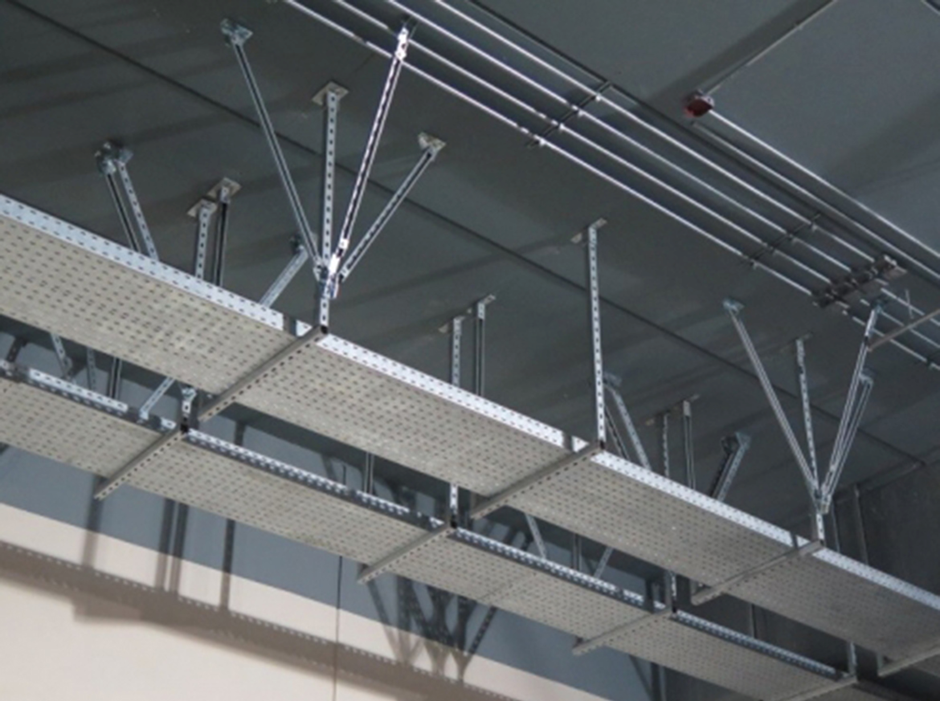

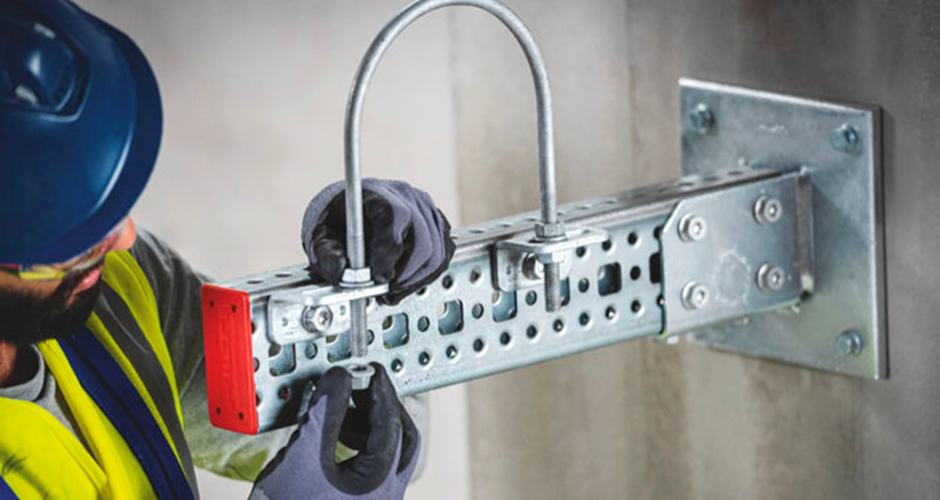

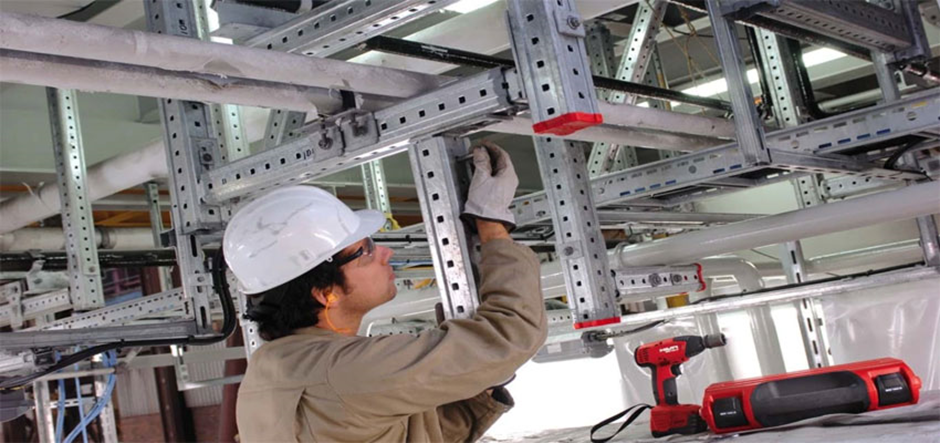

این سیستم در واقع از پروفیلهای C-Channel یا U-Channel گالوانیزه که در روی آنها سوراخهایی وجود دارد، تشکیل میشود. این پروفیلها با استفاده از اتصالاتی مانند پیچ و مهره و بدون هیچ جوشکاری به یکدیگر وصل میشوند. رادهای گالوانیزه رزوه شدهبه منظور آویز از سقف به کار میروند.
مهره قفل شونده
این قطعه مهمترین قطعهای است که سیستم ساپورت مدولار وسنتی را از یکدیگر متمایز میکند. برندهای این مهره شامل Easy Lock یا Saddle میشود. باید گفت این قطعه نوعی لقمهفولادی است که درون آن رزوه شدهو نوعی نگهدارنده نیز دارد. خرید فروش قیمت ساپورتمدولار
با توجه به اندازهها و جزئیات، قطعههای پروفیل در قسمتی از آن که باز است طراحی و ساختهمیشود. این قطعه را میتوان در هر نقطهای روی جدار باز پروفیل پیاده سازی کرد و با محکم کردن پیچ درون رزوه شدهو درگیر شدن دندانههای مهره و پروفیل با هم، به شکلی ثابت میمانند. برای نصب ساپورت سنتی به اجزای سازه از انگرهای مکانیکی برای اتصال به بتن بهره گرفتهمیشود. قطعاتی به نام Beam Clamp برای وصل کردن اتصالات به قطعات فولادی سازه استفاده میشوند. خرید فروش قیمت ساپورتمدولار
انواع سیستم ساپورت مدولار و کارکرد آنها
سیستم ساپورت مدولار در بخشهای زیر کاربرد دارند:
- انواع لولههای سرمایشی و گرمایشی
- انواع لوله بخار
- کانالهای سیستمهای تهویه هوای مطبوع
- انواع لوله آب مصرفی
- انواع لوله فاضلاب
- کانالهای زهکشی
- لولههای اسپرینکلر
- لوله گاز
- لوله مایعات
- ابزارآلات آب و فاضلاب
- تجهیزات و دستگاههای انرژی و تامین آب
در بحث درباره ساپورت مدولار باید گفت تجهیزات و لولهها اغلب در فضاهای داخلی و مکانهای خشک اجرا میشوند. پلاستیک، مس و دیگر قطعاتی که خوردهنمیشوند، برای دیگر تجهیزات که از جنس فولاد هستند باید گالوانیزه شوند. این روکش گالوانیزه باید ضخامتی از 5 تا 8 میکرون داشته باشد و بنابراین از این قطعات در برابر خوردگی محافظت میشود.
اتصالات را باید بعد از فرم دادن با ضخامت 10 تا 20 میکرون گالوانیزه کرد تا مقاومت آنها در برابر خوردگی افزایش پیدا کند و بنابراین در محیطهای خورندهتر نیز بتوانند مقاومت کنند. البته بهتر است پروفیلها را در محیطهای خورندهو مرطوب استفاده نکرد، چرا که پروفیل خود خروجی فرایند شکلدهی ورقهای گالوانیزه هستند و البته در بخشهایی که برش داده و یا سوراخ شدهاند گالوانیزه وجود ندارد. بنابراین ورق سیاه را فرم دهی کردهو بعد از سوراخکاریهای لازم، به روشی که به آن Sandzimir گفتهمیشود گالوانیزه میشوند.
در محیطهای مرطوب خارجی یا داخلی چه کاری باید انجام دهیم؟
در فرایند گالوانیزه گرم، پروفیلها و دیگر قطعات تولید میشوند که بر روی آنها روکشی با ضخامت 40 تا 80 میکرون قرار میگیرد. البته برای قطعات رزوه، فرایند گالوانیزه گرم مناسب نیست و دلیل آن این است که رزوه آسیب خواهد دید. در این شرایط میتوان از فرایند آبکاری با مقاومت 500 ساعت در برابر نمک و با یک روکش 10 میکرونی استفاده کرد. قطعات رزوه شدهباید روکشی با ضخامت پایین داشته باشند تا مشکلی پیش نیاید و سطوح آنها نیز تمیز و صیقلی شود.
باربری سبک ساپورت مدولار
- سیستمهای باربری سبک متناسب با تاسیسات سبکتر طراحی و تولید میشوند.

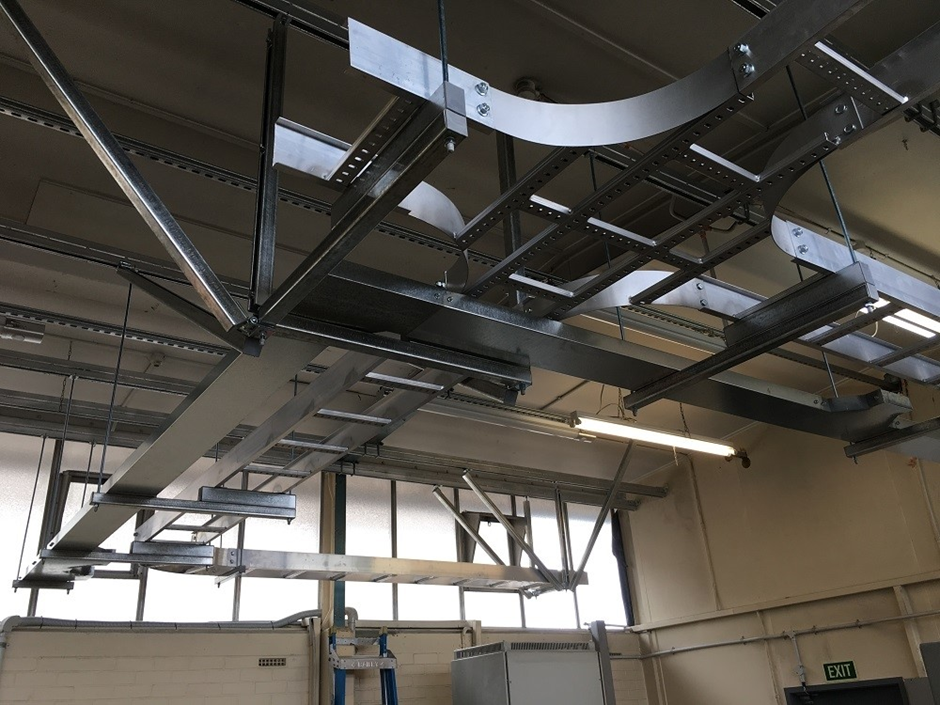

- سیستم سبک همچنین در ایجاد شبکه لوله کشی آب، کانالهای هوا و سیستم تهویه و ساپورت سینی کابل به کار میرود.
- ورقهای به کار رفته در این سیستم ضخامت بسیار کمی دارند.
باربری متوسط ساپورت مدولار
- سیستم باربری متوسط مناسب تاسیسات متوسط و نسبتا سنگین طراحی و ایجاد میشود.
- باربری متوسط در سیستم انتقال آب، سیستم گرمایشی، سیستم سرمایشی و تاسیسات الکتریکی کاربرد دارند.
طراحی مهندسی بسیار پیشرفته ساپورت مدولار
در روشهای سنتی از نبشی، قوطی و ناودانی و… استفاده میشود. همچنین برای اتصالات از جوشکاری بهره گرفته میشود بنابراین استحکام کمتری دارد. اما در روشهای مدرن ساپورت مدولار از پیچ و مهره برای ایجاد اتصالات استفاده میشود و بنابراین مستحمتر بوده و به دلیل داشتن انعطاف از مقاومت بیشتری در برابر زلزله برخوردار خواهد بود. علاوه بر این به دلیل استفاده از نرمافزارهای طراحی و دنبال کردن استانداردهایی مانند ASTM , DIN مهندسی و ساخت سازهها و قطعات، پیشرفتهتر خواهد بود.
در ساپورت مدولار نیاز به جوشکاری بسیار کاهش پیدا میکند
سازههای پیچ و مهرهای در مقایسه با سایر سازهها از اعتماد بیشتری برخوردار است و از اصول و استانداردهای مهندسی پیشرفتهای پیروی میکند. این اتصالات یکپارچگی بیشتری دارند و بر اساس گزارشها در برابر زلزله بسیار مقاومند. این در حالی است که اتصالات حاصل از جوشکاری، استحکام چندانی هنگام زلزله ندارند.
برخلاف ساپورت مدولار سازههایی که با جوشکاری ایجاد میشوند، از آنجا که از دستگاههای جوش استاندارد استفاده نمیشود و از طرف دیگر نیز به دلیل عدم وجود جوشکاران ماهر و متخصص، کیفیت لازم را ندارند و بسیار دست و پاگیر بوده و زمان زیادی نیز میطلبند. بنابراین در صورت استفاده از سازههای پیچ و مهرهای تمامی این مشکلات برطرف خواهند شد.
افزایش عمر تاسیسات و تجهیزات با ساپورت مدولار

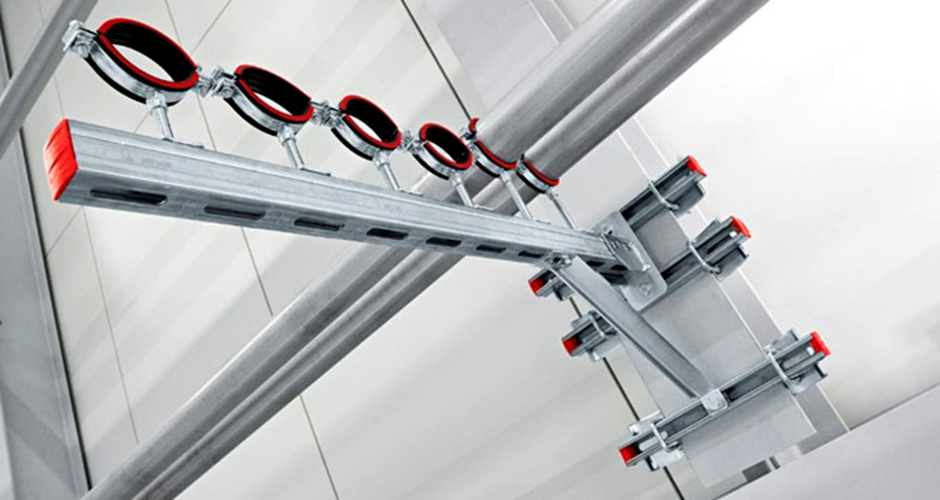

در ساپورت مدولار از بستهای عایقدار برای اتصال لولهها و دیگر قطعات استفاده میشود و بنابراین مانع از سروصدا و لرزش میشود. در روش سنتی از گاید استفاده میشود که این خود منجر به اصطکاک فلز و لولهها شده و از عمر آنها میکاهد. اما در تاسیسات مدولار از سیستم اسلایدر کمک گرفته میشود که ضریب اصطکاک را از 0.3 به 0.08 کاهش میدهد و بنابراین حرکت لوله روی سیستم ساپورت روانتر میشود و همچنین نیروی وارده بر ساپورت نیز کمتر میشود. خرید فروش قیمت ساپورتمدولار
سیستم ساپورت مدولار بر میزان وزن سازه میافزاید. انجام ضدزنگ هم زمانبر است و هم هزینه نسبتا زیادی به همراه دارد و علاوه بر اینها در زمان انجام اتصالات احتمال از بین رفتن این ضد زنگها نیز وجود دارد.
در روشهای سنتی برای ایجاد اتصالات میان قطعات و لولهها از تکنیکهای تماس فلز با فلز استفاده میشود که در کنار افزایش ضریب اطمینان، مشکلات گفته شده را نیز به همراه دارد.

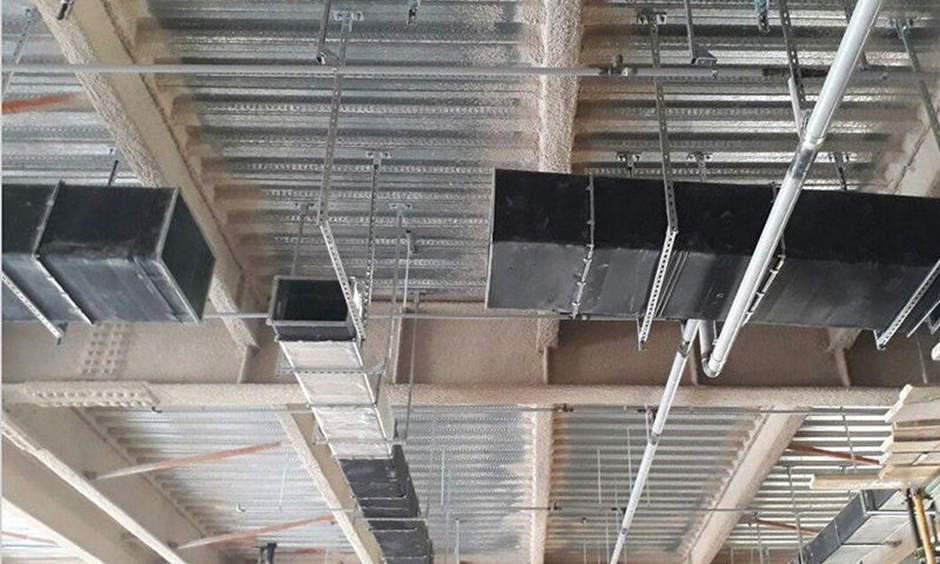

سیستم ساپورت مدولارکانال هوا در مقایسه با فلنج سیستم سنتی چه مزایایی دارد؟
در ادامه به مزایای سیستم ساپورت مدولار در مقایسه با فلنج سیستم سنتی اشاره میکنیم:
افزایش مقاومت، استحکام، عملکرد، عمر و زیبایی
از آنجا که در روش ساپورت مدولار از پروفیلهای مختلف فلنج، گوشه، کلیپس، گسکت، ماستیک و… استفاده میشود، بنابراین مقاومت، زیبایی و کارایی آن نیز بیشتر میشود و همچنین نشتی هوا از کانال به میزان زیادی کاهش پیدا میکند.
بهکارگیری روشهای گالوانیزه گرم باعث افزایش مقاومت نسبت به خوردگی و در نتیجه افزایش عمر سازهها و تاسیسات میشود. استانداردهای SMACNA و DW 144 به منظور متعادل ساختن و کاهش میزان نشتی کانال به کار میروند.
ایجاد اتصال دقیق و مناسب میان کانالها
در سیستم ساپورت مدولار با کمک اصول مهندسی، کانالها با استفاده از پروفیل فلنج و گوشه به یکدیگر اتصال پیدا میکنند؛ برخلاف روش سنتی که از نبشی استفاده میشود، بنابراین کیفیت اتصالات افزایش پیدا خواهد کرد. همچنین به دلیل استفاده از ماستیک و نوار هوابند میزان نشتیهای هوا به کمترین میزان ممکن خواهند رسید. بنابراین انجام آزمونهای نشتی هوا از کانالها بر اساس استاندارد DW144 است.
اجزای ساپورت مدولار

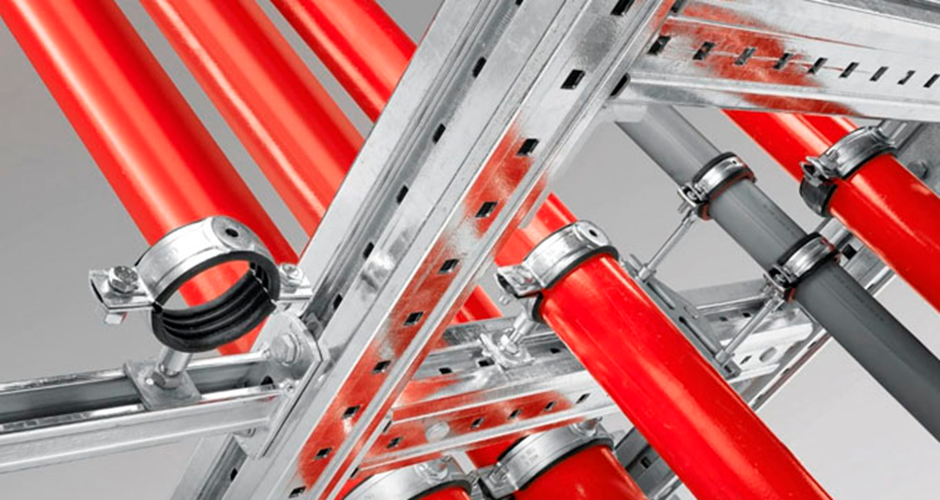

اتصالات نبشی لچکی و ساده، پایه پروفیل، ایزی لاک، ورقهای گالوانیزه، بست لوله، براکتها و قطعات دیگر از اجزای مهم ساپورت مدولار هستند. پروفیلهایی که در بخشهایی مانند تیر و ستون ساپورت به کار میروند، با کمک پیچ و مهره و دیگر قطعات به هم وصل میشوند. در این روش به هیچ عنوان از جوشکاری استفاده نمیشود.
چه قسمتی در اجرای ساپورت سنتی مهم است؟
در روشهای سنتی از پروفیلهای نورد گرم شامل نبشی، ناودانی و تیرآهن بهره گرفته میشود. همچنین از میلگردها برای ایجاد آویز استفاده میشود و در نهایت با جوشکاری به یکدیگر متصل میشوند. فرایند جوشکاری و بهکارگیری افراد متخصص و ماهر مهمترین فاکتور در روش سنتی ایجاد تاسیسات است. خرید فروش قیمت ساپورتمدولار
علاوه بر این روکش کاری تجهیزات فولادی به منظور جلوگیری از خوردگی و زنگ زدگی باید صورت بگیرد. همچنین باید گفت از مهمترین اهداف تمامی پروژهها، رسیدن به منافع اقتصادی است. طی مقایسهای باید گفت روش ساپورت مدولار نسبت به روش سنتی مقرون به صرفهتر است.
انواع اتصالات در سیستم ساپورت مدولار
در شناخت محصولات ساپورت مدولار باید به جنس و کیفیت مواد اولیه توجه زیادی شود. محصولات پُراستفاده این حوزه شامل قطعات و تجهیزات گالوانیزه بوده که هم زیبا و هم مقاوم در برابر خوردگی و زنگ زدگی هستند. محصولات استیل یا ورقهای آهنی محصولات مقرون به صرفه و اقتصادی نخواهند بود.
نتیجهگیری
ساپورت مدولار امروزه با رشد فناوریهای نوین رو به گسترش است. افرادی که در این حوزه فعالیت دارند، توانستهاند دستاوردهای خوبی در این زمینه کسب کنند. در واقع تاسیسات ساپورت را باید نتیجه فناوری، حرفه و علم دانست. این نوع سیستمهای ساپورت از پیچ و مهرهها برای اتصالات استفاده میکنند، بنابراین سرعت انجام آنها بالا، هزینه آنها پایین و همچنین هنگام وقوع زلزله مقاومت بسیار بالایی دارند.
