مقدمه

منبع کویل دار از جمله تجهیزات مورد استفاده در ساختمان‌های مسکونی و همچنین صنایع مختلف است که از یک منبع استوانه‌ای شکل و لوله‌های مسی یا همان کویل ساخته می‌شود. با توجه به محل قرار گرفتن‌منبع کویلی، طراحی و ساخت آن تا حدی متفاوت می‌شود.که می‌تواند در انواعی از جمله ایستاده‌و افقی باشد. در ادامه مطالب بیشتری در مورد این موضوع خدمت شما خوانندگان عزیز ارائه می‌شود.

منبع کویل دار

همان‌طور که گفته‌شد، منبع کویل دار شامل یک بدنه استوانه‌ای و چندین کویل است. فرایند انجام کار در آن به این صورت است که آب داغ و بخار از بویلر به کویل‌ها می‌رسد و آبی را که وارد مخزن می‌شود گرم می‌کند. این منبع شبیه به منبع دوجداره است که تنها تفاوت میان آن‌ها ین است که در منبع دوجداره دو مخزن استوانه‌ای به‌صورت تو در تو قرار داده‌می‌شود.اما منبع کویلی تنها یک مخزن دارد و از طریق کویل‌ها انتقال حرارت و دما انجام می‌شود.

نحوه عملکرد منبع کویلدار

آب داغ و بخار از طریق بویلر و با استفاده از پمپ‌های سیرکولاتور به کویل‌هایی که داخل مخزن قرار داده‌شده‌اند وارد می‌شوند. از مسیر دیگری آب سرد وارد مخزن شده و به علت تفاوت دمایی که ایجاد شده، نوعی تبادل حرارت و دما انجام می‌شود.

با برخورد آب سرد مخزن با کویل‌ها، دمای آب مخزن به بالای 50 درجه می‌رسد و می‌توان از طریق شیرهای خروجی آن را وارد سیستم لوله‌کشی کرد و مورد مصرف قرار داد. آب داغی که درون کویل وجود دارد، وقتی دمای خود را از دست می‌دهند، دوباره به سمت بویلرها برمی‌گردند و این فرایند در این منبع کویل دار دوباره تکرار می‌شود.

انواع منبع کویلی کدامند؟

انواع مختلفی از منبع کویلی طراحی و تولید می‌شود. برای منابع کویلی دو دسته اصلی یعنی ایستاده و افقی تعریف شده‌است. تنها تفاوت در شکل نصب منبع استوانه‌ای است.و تفاوت در اجزا ندارند. با توجه به جایی که قرار است منبع نصب شود.و همچنین فضایی که در اختیار داریم می‌توانیم دست به انتخاب یکی از انواع منبع کویل دار بزنیم.

انواع مختلفی از منبع کویلی طراحی و تولید می‌شود. برای منابع کویلی دو دسته اصلی یعنی ایستاده‌و افقی تعریف شده است. تنها تفاوت در شکل نصب منبع استوانه‌ای است.و تفاوت در اجزا ندارند. با توجه به جایی که قرار است منبع نصب شود و همچنین فضایی که در اختیار داریم می‌توانیم دست به انتخاب یکی از انواع منبع کویل دار بزنیم.

منبع کویلی یو شکل

در این منبع کویلی، لوله‌های مسی به شکل U در داخل مخزن استوانه‌ای قرار داده می‌شوند و تعداد این لوله‌ها هم با توجه به نیاز تعیین می‌شود.و البته اغلب از یک لوله بیشتر است. وقتی از این لوله‌ها یا همان کویل استفاده می‌شود، عملکرد منبع کویل دار افزایش پیدا می‌کند.و اگر یکی از این لوله‌ها دچار مشکل و یا دچار گرفتگی شود، مشکلی در مورد مخزن استوانه‌ای به وجود نمی‌آید.و همچنان آب داغ و بخار می‌توانند.از طریق لوله‌های دیگر به منبع برسند و آب را گرم کنند.

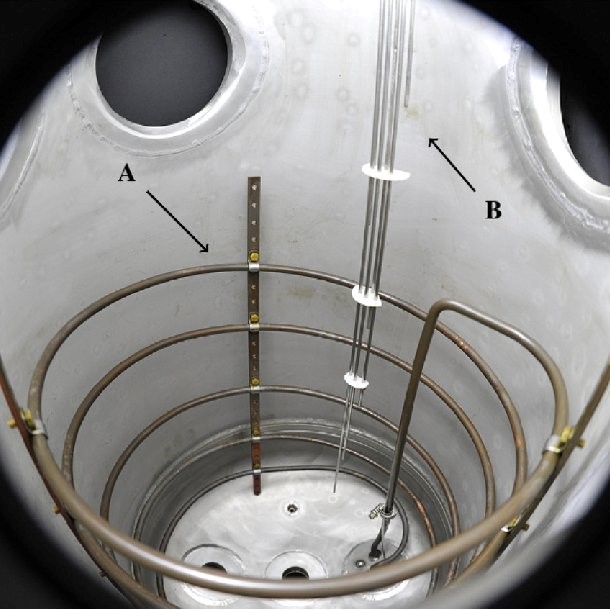

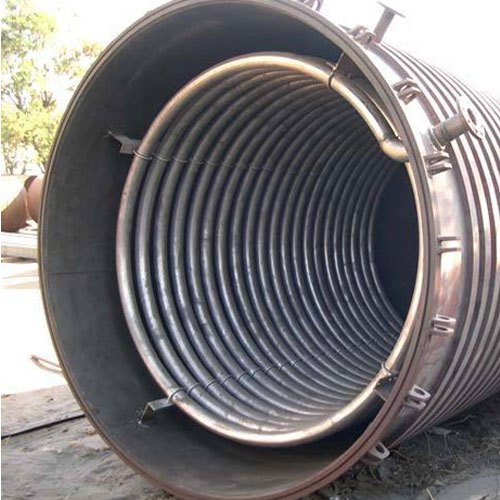

منبع کویلی حلزونی

در مقایسه با مدل یو شکل، در مدل حلزونی، لوله‌های مسی یا همان کویل‌ها به شکل حلزونی نصب می‌شوند و آب داغ و بخار از طریق این لوله‌های حلزونی شکل وارد منبع استوانه‌ای می‌شود.و آب سرد آن را به آب گرم تبدیل می‌کند. البته این نوع منبع کویل دار ایراداتی دارد که از آن جمله می‌توان به این موضوع اشاره کرد.که اگر لوله مسی حلزونی شکل از کار بیفتد کل منبع کویلی عملکردی ندارد.و این به این دلیل است که تنها از یک کویل استفاده شده است و با مسدود شدن و خرابی آن دیگر آب داغ و بخار نمی‌تواند از بویلر به منبع استوانه‌ای برسد و آب را گرم کند.

اجزای منبع کویلی کدامند؟

برای اجرا و پیاده‌سازی یک منبع کویلی به برخی قطعات و تجهیزات نیاز است که در ادامه به معرفی آن‌ها می‌پردازیم:

مخزن استوانه‌ای

مخزن یا بدنه استوانه‌ای از مهم‌ترین اجزای منبع کویل دار است که از ورق‌های گالوانیزه برای ساخت آن استفاده می‌شود و این به دلیل افزایش مقاومت آن در برابر فشار و رسوب‌گیری و خورده شدن است. با توجه به فضای مورد استفاده و کاربردی که منبع کویلی دارد، ابعاد، میزان ظرفیت و حجم مخزن استوانه‌ای تعیین می‌شود و بنابراین در ساخت آن تنوع زیادی دیده می‌شود. این بدنه‌ها را به دو شکل ایستاده (عمودی) و افقی طراحی کرده و می‌سازند.

در کنار ورق‌های فولادی برای ساخت بدنه استوانه‌ای می‌توان از ورق‌های سیاه هم استفاده کرد. این ورق‌ها در مقابل حرارت و فشار مقاومت زیادی دارند و بنابراین ضریب ایمنی منبع کویل دار را تا حد زیادی افزایش می‌دهند. البته تفاوتی که میان ورق‌های گالوانیزه و ورق‌های سیاه وجود دارد.این است که ورق‌های گالوانیزه در برابر زنگ زدگی و خوردگی مقاوم هستند، اما ورق سیاه به‌مرور زمان از بین می‌روند و بنابراین بهتر است در ابتدا آن‌ها را سندبلاست کرده‌و سپس با رنگ‌های اپوکسی آن‌ها را رنگ‌آمیزی کرد.

کویل یا لوله‌های مسی

کویل یا لوله‌های مسی اجزای دیگر منبع کویل دار هستند که آب داغ و بخار را از بویلر به منبع استوانه‌ای می‌رسانند. کویل‌ها به‌صورت حلزونی و یا یو شکل تولید می‌شوند و در داخل منبع استوانه‌ای نصب می‌شوند و البته تعداد آن‌ها متفاوت می‌شود.

دریچه بازدید منبع کویل دار

تعمیر منبع کویلی تا حد زیادی آسان است و بنابراین، دریچه‌ای روی بدنه استوانه‌ای در نظر گرفته شده تا از طریق آن بتوان به‌راحتی آن را شست و یا تعمیر کرد.و همچنین در مواقعی که نیاز است وضعیت آن مورد بررسی قرار بگیرد این کار راحت انجام می‌شود.

نتیجه‌گیری

منبع کویل دار در ساختمان‌ها و فضاهای صنعتی کاربرد زیادی دارد و برای گرم کردن‌آب مورد نیاز آن‌ها مورد استفاده قرار می‌گیرد. ساختار این منبع شامل یک مخزن و تعدادی کویل و یا همان لوله‌های مسی می‌شود که آب داغ و بخار از بویلر به کویل‌ها رسیده‌و آب سرد داخل منبع را گرم می‌کند. با توجه به شکل منبع و همچنین کویل‌ها انواع متفاوتی از منبع‌های کویلی طراحی و ساخته‌می‌شود.
