شاریوت تاور کرین یکی از قطعات جرثقیل تاور کرین یا جرثقیل برجی است. این بخش از جرثقیل به‌واسطه قطعات حرکتی خود عامل به وجود آوردن. حرکت و حمل بار در یک پروژه ساخت‌وساز است. شاریوت با استفاده از بخش رولیک خود که در چهار طرف شاریوت قرار دارد.بر روی نوار نقاله مخصوص بازوی جرثقیل حرکت می‌کند. این حرکت به‌واسطه وجود رولیک‌ها با اصطکاک کمی انجام می‌شود. شاریوت بر روی بازو یا جیب حرکت کرده.و بدین ترتیب شعاع حرکت جرثقیل را تنظیم می‌کند.کاتالوگ تاور کرین MC 78
جهت دریافت کاتالوگ تاور کرین MC 78 پتن فرانسه کلیک کنید.
| ویژگی | مشخصات |
| کشور سازنده : | فرانسه France |
| برند: | پتن Potain |
| مدل: | MC 78 |
| حداکثر تناژ: | 5 تن |
| حداکثر تناژ در 50 متری: | 1 تن |
| طول فلش: | 20متر، 25متر، 30متر، 35متر، 40متر، 45متر، 50متر |
| ارتفاع کاج: | 4.8 متر |
| طول کنفلش: | 12.7 متر |
| ارتفاع تاور کرین: | 40 متر |
| ولتاژ مورد نیاز: | 400V |
| فرکانس: | 50HZ |
| منبع تغذیه مورد نیاز: | 35KVA، 30KVA |
| قیمت: |
جهت دریافت انواع کاتالوگ به شماره واتساپ 09121834995 پیام دهید.
طراحی ساختار شاریوت تاور کرین

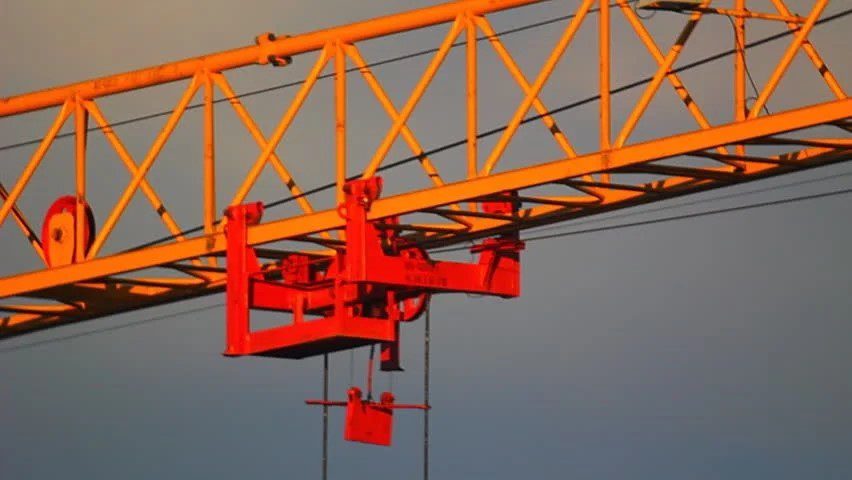

این قطعه که برای حمل افقی بار استفاده می‌شود،.قطعه‌ای از جنس فلز و به شکل حرف H است. در چهار طرف این قطعه فلزی چهار رولیک یا چرخ گردان قرار دارد. که از آن‌ها برای حرکت ریلی روی بازو یا جیب استفاده می‌شود. شاریوت با حرکت چپ و راستی خود بر روی ریل بازوی جرثقیل می‌تواند. شعاع حرکت جرثقیل را تنظیم کند. در طراحی بعضی از شاریوت‌ها یک اتاقک کوچک. در کنار شاریوت، مخصوص بازرسی تعبیه شده است.کاتالوگ تاور کرین MC 78
قطعات شاریوت
قطعات به کار برده شده..در شاریوت شامل موتور الکتروگیربکس،.سنسور شاریوت، سیم بکسل، درام سیم بکسل، رولیک و ترمز شاریوت هستند. مجموعه این قطعات باعث به حرکت درآوردن شاریوت می‌شوند. موتور الکتروگیربکس موتوری است. که انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده.و باعث حرکت این قطعه می‌شود. این موتور توانایی آن را دارد.که سرعت حرکت شاریوت را تنظیم کند. سنسور شاریوت مسئول اندازه گرفتن. مقدار حرکت و نمایش دادن.این مقدار در صفحه‌نمایش مخصوص اپراتور است.کاتالوگ تاور کرین MC 78
سیم بوکسل شاریوت سیمی است.که با قلاب از شاریوت به بار متصل شده است..این سیم نباید در حین حرکت بار، پیچ بخورد. این سیم توسط درام یا قرقره سیم بوکسل باز و بسته می‌شود. رولیک یا آیدلر وسیله چرخ مانندی است. که با غلت خوردن خود بر روی نوار نقاله باعث به حرکت درآوردن نوار نقاله می‌شود. ترمز شاریوت در ایمنی حمل بار بسیار مؤثر است.و برای رعایت کردن این ایمنی در حرکت،. باید لنت‌های ترمز شاریوت از کیفیت خوبی برخوردار باشند. گاهی این ترمز‌ها به‌صورت ترمز‌های الکترومغناطیسی دیسکی هستند.
طرز کار شاریوت تاور کرین
ترولی یا شاریوت یا چرخ‌دستی تضمین می‌کند.که شما حتی سنگین‌ترین بارها را بتوانید.با کمک جرثقیل تاور کرین منتقل کنید. شاریوت در طول ریل بازوی جرثقیل به حرکت درمی‌آید.و بار جرثقیل را منتقل می‌کند.که این حرکت توسط اپراتور در کابین کنترل می‌شود. شاریوت بسته به فاصله‌ای که از دکل جرثقیل می‌گیرد. می‌تواند اجسام را با وزن‌های مختلف حمل کند؛. برای مثال اگر اپراتور،.شاریوت را در فاصله سی متری از دکل قرار دهد،.حداکثر باری که توسط جرثقیل منتقل می‌شود. ده تن است.کاتالوگ تاور کرین MC 78
شاریوت برای عقب و جلو شدن. در مسیر ریل به یک سیم فولادی بکسل.و یک الکتروموتور نیاز دارد.که به آن الکتروموتور شاریوت گفته می‌شود..برای اینکه شاریوت تاور کرین بتواند.به‌خوبی کار کند به یک سیم فولادی قوی با کارایی بالا نیاز است. این سیم‌ها شامل طناب‌های 6 تا 8 رشته‌ای مقاوم در برابر چرخش هستند.که چندین دهه با موفقیت در تاور کرین استفاده شده‌اند. این طناب‌ها با این خصوصیت خود از توقف‌های حین کار بار جلوگیری می‌کنند.کاتالوگ تاور کرین MC 78
اصل کار تاور کرین بسیار ساده است. تاور کرین طوری طراحی شده.که نیروهای واژگون کننده.جرثقیل را توسط وزنه تعادلی پایه جرثقیل و همچنین توسط وزنه‌های تعادلی. که از بازوی جرثقیل آویزان است.خنثی می‌کند. جرثقیل بدون بار به دلیل وجود این وزنه‌ها کمی نامتعادل است.و تنها در زمان حمل و داشتن بار پایدار و متعادل می‌شود. بار جرثقیل توسط وینچ متصل به شاریوت تاور کرین و با کمک کابل‌های فولادی کشیده می‌شود.
