یکی از مهمترین نکاتی که در زمان تولید دستگاهها و تجهیزات الکتریکی باید مدنظر قرار داد، میزان مقاومت و محافظت آنها در برابر شرایط مختلف بیرونی است؛ ازاینرو استانداردی معرفی شده است که طبق آن درجه حفاظت ارائه شده توسط تجهیزات الکترونیکی را نشان میدهد. این درجه حفاظت که با نام کد IP نیز شناخته میشود، بر روی این تجهیزات حک شده است. اما آیا میدانید که منظور و از اعداد این کد IP چیست؟ ما در این مقاله قصد داریم تا در خصوص این استاندارد و اعداد آن بیشتر صحبت کنیم. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
در صورت نیاز به مشاوره رایگان و یا خرید با ردا صنعت تماس بگیرید.
Ip چیست؟
کد IP یا درجه حفاظت تجهیزات برقی در استاندارد IEC 60529 تعریف شده است. طبق این استاندارد درجه حفاظت ارائه شده توسط محفظههای مکانیکی و محفظههای الکتریکی در برابر نفوذ، گردوغبار، تماس تصادفی آب و رطوبت درجهبندی و طبقهبندیشده است. استاندارد اروپایی معادل این درجه حفاظت نیز EN 60529 بوده که هدف از آن ارائه اطلاعات دقیقتر به کاربران در خصوص اصطلاحات مبهم و پیچیدهتر این درجه حفاظت است. ip چیست گه.
تولیدکنندگان مختلف اغلب محصولات خود را بهعنوان یک محصول مقاوم و مستحکم در برابر شرایط محیطی مختلف معرفی میکنند. درواقع محصولاتی که در برابر گردوغبار و یا نفوذ آب دارای مقاومت هستند، درواقع دارای کد درجه حفاظت و یا IP خواهند بود. در واقع اگر بخواهیم به سؤال IP چیست؟ پاسخ بدهیم، باید به این نکته نیز اشاره کنیم که IP چه چیزی را به ما نشان میدهد. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
این استاندارد در کنار این که ثابت میکند محصول الکتریکی موردنظر، استحکام لازم را دارد یا خیر، مشخص میکند که این استحکام تا چه اندازه پابرجا باقی خواهد ماند؛ ازاینرو در زمان تهیه و خرید لوازم و دستگاههای الکتریکی باید توجه زیادی به IP یا درجه حفاظت الکتریکی آنها داشته باشیم.کا
دلیل اهمیت IP چیست؟
شاید برای شما هم سؤال ایجاد شده باشد که چرا به یک سیستم رتبهبندی مانند IP نیاز داریم؟ در پاسخ باید اشاره کرد که دلیل داشتن چنین سیستم رتبهبندی جهانی این است که خریداران و کاربران بهخوبی بتوانند از ایمنی برخی از کالاهای الکتریکی خود در محیطها و شرایط بهخصوص، اطمینان داشته باشند. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
برخلاف برخی از اصطلاحات مبهم موجود در بازاریابی، مانند “ضد آب” بودن (که لزوماً تعریف روشن و مشخصی از مکان و میزان مقاومت محصول در برابر نفوذ آب و عمق آن ارائه نمیکند) یک محصول، به کمک چنین استانداردی، میتوان به اطلاعات دقیق و مشخصی دست پیدا کرد. همانطور که در ادامه نیز اشاره خواهیم کرد، هرکدام از اعداد بهکاررفته در IP نشاندهنده اطلاعاتی دقیقی از میزان و سطح حفاظت و مقاومت دستگاه خواهند بود. IP IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
IP چه چیزی را اندازهگیری میکند؟
بعد از اینکه به سؤال IP چیست پاسخ دادیم، زمان آن رسیده است که تا به این سؤال بپردازیم. که IP در واقع چه چیزی را اندازهگیری میکند؟ همانطور که در قسمت قبل نیز بهصورت مختصر اشاره کردیم، سه فاکتور کلیدی در اندازهگیری استاندارد IP عبارت خواهند بود از: که
- مقاومت در برابر نفوذ، تصادفی، توسط کاربر و … که
- مقاومت در برابر نفوذ اجسام خارجی (گردوغبار، خاک و …) که
- مقاومت در برابر نفوذ رطوبت که.

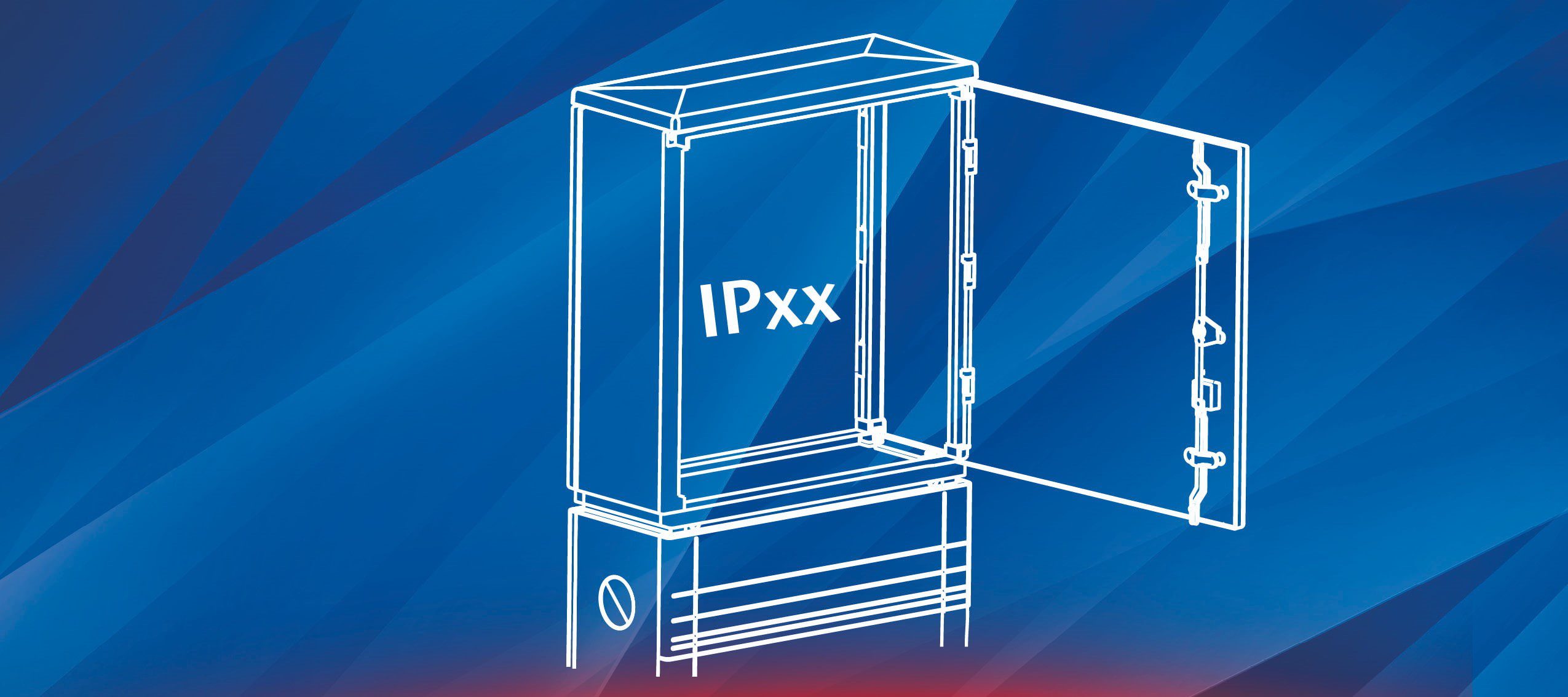

بهصورت کلی سیستم درجه حفاظت ip دارای دو رقم است که گاهی اوقات یک حرف نشاندهنده مواد خاص و … نیز به آن اضافه میشود. رایجترین روشی که امروزه برای ارائه چنین رتبهبندی مشاهده میکنید در قالب عباراتی نظیر ip67 یا ip43 است. رقم اول این رتبهبندی، عددی بین 0 تا 6 است. این رقم اول میزان محافظت در برابر نفوذ اجسام جامد (ذرات معلق، گردوغبار و …) را نشان میدهد. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
حال باید بدانید که نقش رقم دوم در ip چیست. باید اشاره کرد که این رقم میتواند بین 0 تا 9 باشد و نشاندهنده کیفیت مقاومت در برابر نفوذ رطوبت در شدتها، زاویهها، عمقها و فشارهای مختلف است. در پارهای از مواقع نیز ممکن است یک حرف اضافی به انتهای این رتبهبندی اضافه شود. برای مثال IP67M. این کار برای نشاندادن مقاومت تأیید شده در برابر مواد یا خطرات خاص، مانند روغن یا ولتاژ بالا یا سایر سناریوهای در نظر گرفته شده است. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
نمودار و جدول رتبهبندی ip
اگر میخواهید بهصورت دقیق بدانید که منظور از قرارگیری هر عدد در ip چیست، بهتر است تا نگاهی به جدول رتبهبندی ip بیندازید. در این رتبه دلیل واضح استفاده از اعداد و توضیحات کامل آنها آورده شده است. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP، کلاس IP .
-
رقم اول
| اولین عدد IP | حفاظت از نفوذ ذرات جامد | |
| خلاصه | توضیح کامل | |
| 0 | بدون حفاظت | باید از محصول در برابر هرگونه ذرهای محافظت کرد. |
| 1 | مقاوم در برابر اجسام جامد بزرگتر از 50 میلیمتر | درصورتیکه ذرات جامد دارای قطری بهاندازه 50 میلیمتر باشند، میتوانند به دستگاه آسیب وارد کنند. |
| 2 | مقاوم در برابر اجسام جامد بزرگتر از 12.5 میلیمتر | یک ذره جامد به قطر 12.5 میلیمتر میتواند به جسم موردنظر، آسیب وارد کند. |
| 3 | مقاوم در برابر اجسام جامد بزرگتر از 2.5 میلیمتر | اگر جسم موردنظر، قطری کمتر از 2.5 میلیمتر داشته باشد، میتواند به دستگاه نفوذ کرده و به آن آسیب وارد کند. |
| 4 | مقاوم در برابر اجسام جامد بزرگتر از 1.0 میلیمتر | هیچ ذره جامدی با اندازه قطر 1.0 میلیمتر نباید در نزدیکی دستگاه موردنظر وجود داشته باشد. |
| 5 | حفاظت محدود در برابر نفوذ گردوغبار | از ورود گردوغبار بهصورت کامل جلوگیری نمیکند. اما دستگاه نباید در معرض گردوغبار کامل قرار بگیرد. بدین صورت میتواند بر روی عملکرد آن تأثیر منفی بگذارد. |
| 6 | کاملاً در برابر نفوذ گردوغبار محافظت میشود. | گردوغبار بههیچعنوان به دستگاه نفوذ نکرده و میتوان از آن در چنین شرایطی بدون مشکل استفاده کرد. |
-
رقم دوم
| دومین عدد IP | حفاظت از ورود مایعات | |
| خلاصه | توضیح کامل | |
| 0 | بدون محافظت | در برابر نفوذ آب بهصورت کامل آسیبپذیر است. |
| 1 | محافظت شده در برابر قطرات آب بهصورت عمودی | قطرههایی که بهصورت عمودی در حال سقوط هستند، نباید خطری برای دستگاه داشته باشند. |
| 2 | در برابر ریزش قطرات آب درصورتی که زاویه عمودی 15 درجه باشد، مقاوم است. | قطراتی که بهصورت عمودی در حال سقوط هستند، زمانی که محفظه در هر زاویه تا 15 درجه نسبت به خط عمود کج شده است، به دستگاه آسیب وارد نمیکنند. |
| 3 | در برابر پاشش آب از هر طرف محافظت شده می باشد. | آبی که با زاویه 60 درجه از هر دو طرف به دستگاه پاشیده میشود، به آن آسیب نمیزند. |
| 4 | محافظت شده در برابر پاشش آب ازهرجهت | آب از هر طرف که بر روی محفظه پاشیده شود، نباید به آن آسیب وارد کند. |
| 5 | محافظت شده در برابر آبهای با فشار کم | درصورتیکه آب با فشار کم بر روی دستگاه ریخته شود، به آن آسیب وارد نمیکند. |
| 6 | محافظت شده در برابر آب با فشار بالا ازهرجهت | جریان آب با فشار بالا ازهرجهت نمیتواند به دستگاه آسیب وارد کند. |
| 7 | محافظت در برابر دورههای کوتاه غوطهور شدن در آب | هنگامی که دستگاه در عمق یکمتری و به مدت 30 دقیقه قرار گرفته است، آسیبی نخواهد دید. بیشتر از این اعداد برای دستگاه خطرناک است. |
| 8 | محافظت شده در برابر غوطهور شدن طولانی در آب | هنگامی که دستگاه به طور مداوم در آب و تحت شرایطی که بین سازنده و کاربر توافق میشود، غوطهور شده باشد، آب به دستگاه آسیب نمیزند. |
| 9 | محافظت شده در برابر شستشو | دستگاه نهتنها در برابر جریان بالای آب و یا غرق شدن و غوطهور شدن در آب محافظت شده است، در برابر شستشو و یا تمیزکردن با بخار نیز مقاوم خواهد بود. |
نتیجهگیری
دستگاهها و تجهیزات الکترونیکی برای اینکه میزان مقاومت خودشان را در برابر شرایط مختلف محیطی نشان دهند، استانداردهای مختلفی دارند. سیستم درجهبندی IP یا درجه حفاظت دستگاههای برقی درجه حفاظت ارائه شده دستگاههای مختلف در برابر نفوذ ذرات جامد و یا رطوبت را نشان میدهد. این درجهبندی دارای دو رقم بوده اما منظور از ارقام ip چیست رقم اول نشان از مقاومت دستگاه در برابر ذرات جامد را دارد و عدد دوم میزان مقاومت دستگاه در برابر رطوبت را نشان میدهد. IP چیست؟ ای پی تابلو برق چیست؟ که جدول درجه بندی استاندارد IP. که کلاس IP .
