دلرزه گیر صنعتی چیست ؟
لرزه گیر صنعتی چیست؟ لرزه گیر صنعتی مجموعهای است که برای نگهداشتن قطعات در کنار هم و درعینحال جذب ایمن انبساط و انقباض ناشی از دمای مصالح ساختمانی و ارتعاش، یا امکان حرکت به دلیل نشست زمین یا زمینلرزه طراحی شده است. این ابزار معمولاً بین بخشهایی از ساختمانها، پلها، پیادهروها، خطوط راهآهن، سیستمهای لولهکشی، کشتیها و سایر سازهها یافت میشوند. نمای ساختمان، دالهای بتنی و خطوط لوله به دلیل گرم شدن و سرمایش ناشی از تغییرات فصلی یا به دلیل دیگر منابع گرمایی، منبسط و منقبض میشوند و پیش از اینکه شکافهای درز انبساط در این سازهها ساخته شود، تحت تنش ایجاد شده ترک میخورد.
لزوم استفاده از لرزهگیر
در سیستمهای لولهکشی که برای انتقال گازها و سیالات استفاده میشوند، انبساط حرارتی از تغییر دمای ماده انتقالیافته رخ میدهد. اگر انبساط حرارتی توسط خود سیستم لولهکشی قابل جذب نباشد، ممکن است به دلیل کمانش آسیب ببیند. علاوه بر این، سیستم لولهکشی ممکن است در اثر زلزله، فرونشست زمین و دلایل دیگر، علاوه بر ارتعاشات منتقل شدهاز دستگاههای مجاور مانند موتور، آسیب ببیند. برای جلوگیری از این شرایط خطرناک، لازم است لرزهگیر صنعتی در سیستم لولهکشی قرار گیرد .
ویژگیهای عملکردی لرزهگیر
ویژگیهای عملکردی لرزهگیر صنعتی مانند انعطافپذیری بستهبه پارامترهایی مانند گام، ارتفاع راه و ضخامت دیوار متفاوت است. با انتخاب ساختار بهینه و گام، ارتفاع راه، ضخامت دیوار و تعداد موجهای دم، میتوانیم درز انبساطی را که برای استفاده موردنظر در صنعت مناسبتر است انتخاب کنیم. لرزهگیرها در سیستمهای لولهکشی ویژگیهای منحصربهفردی دارند؛ بنابراین لازم است با درنظرگرفتن کامل مشخصات، طراحی پایه لولهکشی را در نظر گرفت.
انواع لرزهگیر صنعتی فلزی
لرزهگیر تکی و مستقل (سینگل)
این لرزهگیر سادهترین اتصال موجود است و دارای یک بخش دم و اتصالات انتهایی است. این نوع نیازمند بیشترین کنترل لولههای مجاور از نظر لنگر و هدایت است.
لرزهگیر جهانی (یونیورسال)
این لرزهگیر دارای دو بخش دمی است که توسط یک بخش لوله مرکزی به هم متصل شدهاند. این طراحی امکان انحراف جانبی زیادی را فراهم میکند. نوع یونیورسال علاوه بر حرکت جانبی میتواند حرکات محوری و زاویهای را نیز امکانپذیر کند؛ مانند درز انبساط سینگل که باید بهدرستی مراقبت شود.
لرزهگیر تک بسته
این لرزهگیر دقیقاً مانند نوع سینگل است، اما با میلههای اتصالی ارائه میشود. هنگامیکه میلههای اتصال را به مفصل انبساط اضافه میکنید .مانع از کشیدهشدن بیش از حد دم میشود. میلههای اتصال بهعنوان میلههای محدود عمل میکنند و دارای توقفهایی هستند.که امکان حرکت محوری را به یک حرکت طراحی شدهخاص میدهد.
لرزهگیر متصل
این نوع دقیقاً مانند لرزهگیر جهانی است، اما میلههای اتصال در واحد طراحی شدهاند. شما با افزودن میلههای اتصال، فشار رانش را مهار میکنید و لرزهگیر صنعتی بدون غلبه بر این نیروی رانش، حرکت محوری خارجی را نمیپذیرد.
لرزهگیر متعادلکننده فشار
این لرزهگیر نهتنها بهگونهای طراحی شده است. که رانش فشار را مهار میکند، بلکه فشار رانش را متعادل میکند تا لولهها یا تجهیزات مجاور لنگر نداشته باشند. این لرزهگیر متعادلکننده فشار به میزان حرکت جانبی موردنیاز میتواند بهصورت سینگل یا جهانی طراحی شود. لرزه گیر صنعتی چیست
زلرزهگیر گیمبال
این لرزه گیر جزو انواع لرزهگیر ارتعاشات صنعتی به شمار میرود و بهگونهای طراحی شده که با استفاده از دو جفت لولا که به یک حلقه شناور مرکزی مشترک متصل هستند، امکان چرخش زاویهای را در هر صفحهای فراهم میکند. مفصل انبساط گیمبال معمولاً بهصورت جفت سهتایی یا در ترکیب با مفصل انبساط لولایی استفاده میشود.
لرزهگیر مفصل انبساط لولایی
این لرزهگیر صنعتی دارای یک بخش دمنده است و طوری طراحی شده که امکان چرخش زاویهای را فقط در یک صفحه فراهم میکند. سختافزار لولا در جهت محوری سفتوسخت است تا به اتصال انبساط اجازه حرکت محوری در سیستمهای لولهکشی را ندهد.
الرزهگیر متعادلکننده فشار داخل خط
این لرزهگیر طراحی خاصی دارد؛ زیرا حرکت جانبی، محوری و زاویهای را جذب میکند و برای مواردی طراحی شده است که بارهای فشار برای تجهیزاتی مانند پمپها و توربینها زیاد است.

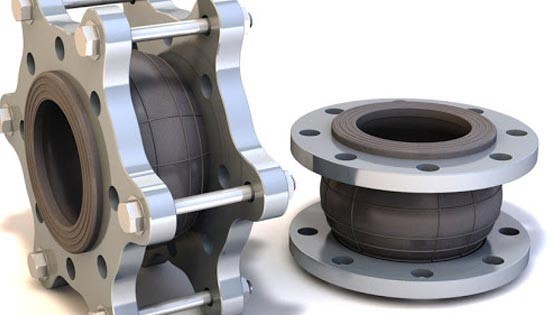

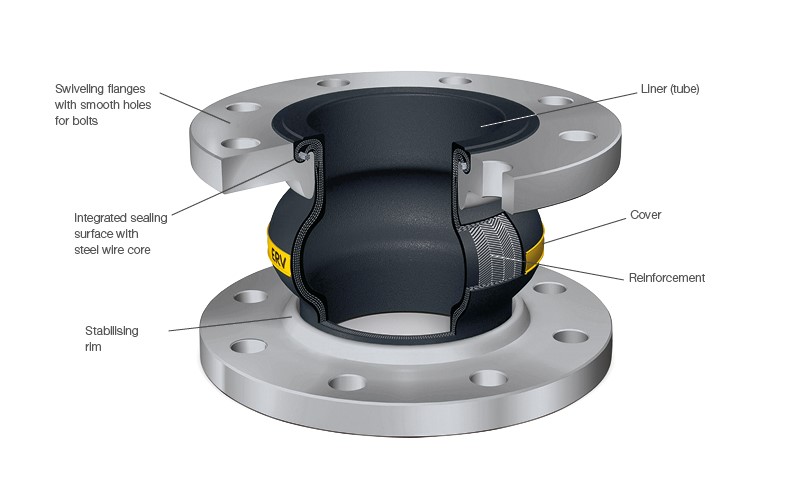

اتصالات انبساط لاستیکی چیست؟
لرزهگیرهای لاستیکی امروزه بهطور گسترده در اکثر نیروگاههای انرژی و صنعتی استفاده میشوند و از الاستومرهای طبیعی یا مصنوعی ساخته شدهاند. اینها اجزای حیاتی هستند که بهعنوان اتصالدهندههای انعطافپذیر مورداستفاده قرار میگیرند که در آنها پارچههای ویژهای برای تقویت فیزیکی تعبیه شده است. لرزهگیر صنعتی لاستیکی در اندازههای استاندارد یا سفارشیسازی شده با نیازهای مشتری از انواع مواد لاستیکی مصنوعی باکیفیت بالا موجود است.
این نوع اتصالات بهعنوان اتصالدهندههای بین مخازن تعریف میشوند یا در تمام سیستمهایی که سیالات، دوغابها یا گازها را حمل میکنند، استفاده میشوند؛ زیرا این مواد تحتفشار در دماهای بسیار متفاوت کار میکنند. در سیستمهای کانال هوا و گاز در کلیه نیروگاهها، سیستمهای توربین گاز، تأسیسات موتورهای دیزلی، پتروشیمی و شیمیایی، سیستمهای پمپ، کارخانههای سیمان، کارخانههای فولادی، زبالهسوزها، سیستمهای دریایی، کشتیها و کروز نصب میشوند.
موارد استفاده از اتصالات انبساط لاستیکی
در یک فضای نسبتاً کوتاه، درزهای انبساط لاستیکی راهحل نهایی را برای موارد زیر ارائهمیدهند:
- جبران ناهماهنگی لولهها .
- کاهش سروصدای ارتعاشها .
- خنثیکردن تنشهای محوری، جانبی و زاویهای .
- افزایش عمر تجهیزات محرک .
- جلوگیری از آسیب به لولهکشی یا سیستم کانال .
- کاهش فشار از روی فلنجهای تجهیزات برای حرکت لرزهای .

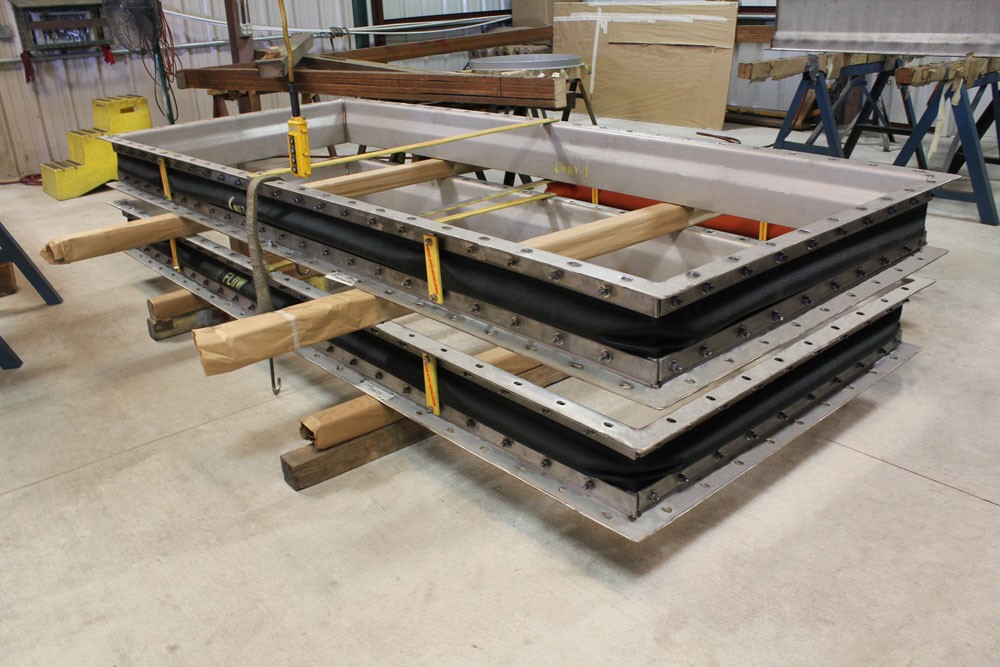

رلرزهگیر فابریک چیست؟
لرزهگیر فابریک عملکردی را برای جبران ناهماهنگی مجرا در نیروگاهها و سایر سیستمهای کانالی انجام میدهند. لرزهگیر صنعتی فابریک میتواند حرکات سنگینتری را نسبت به درزهای انبساط فلزی جذب کند و این کار را بدون بار فنر انجام میدهند. این امر برای محدود کردن تنشهای ناشی از حرارت در کانالکشی، تکیهگاه کانال و تجهیزات مرتبط بسیار مهم است.
نتیجهگیری
در این مقاله در مورد انواع لرزه گیر صنعتی و ویژگیهای آنها اطلاعاتی را در اختیار شما قرار دادیم تا اگر برای کار صنعتی خود نیاز به تفکیک آنها از هم داشتید به مشکل برنخورید. لرزهگیرهای صنعتی امروزه از اجزای مهم سیستمهای صنعتی و حتی ساختمانی به شمار میروند تا در برابر انواع فشارها مقاومت لازم را برای حفظ سیستم فراهم کنند. روزبهروز استفاده از این نوع ابزارهای محافظ در بخش صنعتی بیشتر میشود.تا بازدهی را بالا بردهو خسارتها را کمتر کند.
