سقف وافل
سازههای ساختمانی از بخش های مختلفی تشکیل و تولید شدهاند. یکی از این اجزا که باید در زمان اجرای آن توجهات زیادی به آن شود، سقفها هستند. از زمانهای بسیار دور بشر همواره به دنبال راهی بوده است تا سقف سازههای خودش را به بهینهترین حالت ممکن تولید کند. همین امر موجب شده تا متخصصان و مهندسان دست به تولید گونه ها و نمونه های مختلف از سقف ساختمانها بزنند. یکی از پرکاربردترین نوع سقفهای به کار رفته امروزی، سقف وافل است.
امروزه از شیوههای جدید برای اجرا و پیادهسازی سقفهای سازهها استفاده میشود. یکی از روشهای اجرایی پرکاربرد در صنعت ساختوساز استفاده از سقفهای وافل است. این سقفها نوعی سقف بتنی بوده و که دارای ظاهری زیبا و مدرن هستند و به دلیل مزایا و محاسن بسیار زیادی که دارند، در چند سال اخیر رونق دو چندانی پیدا کردهاند. برای تولید این سقفها از قالبهای وافل استفاده میشود و دلیل نامگذاری این سقفها نیز بهخاطر شباهت آنها به نان وافل است.

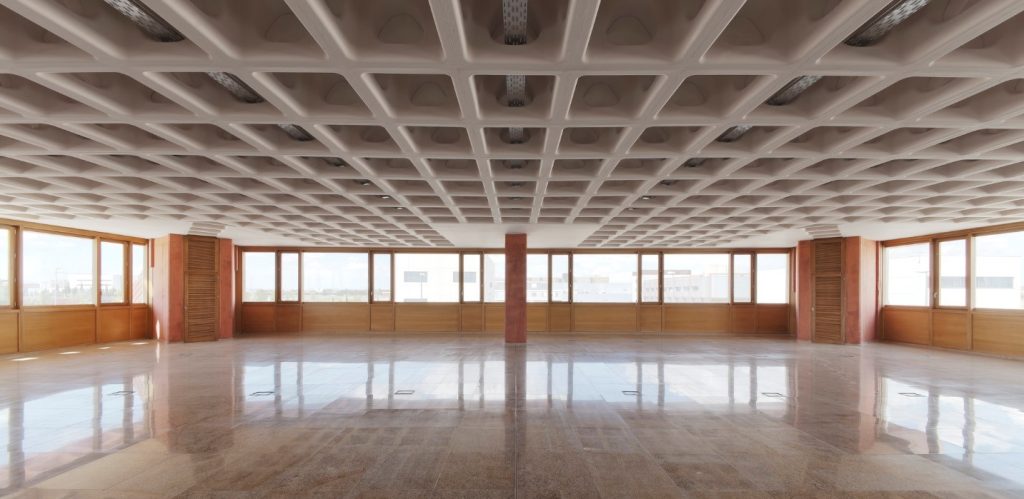

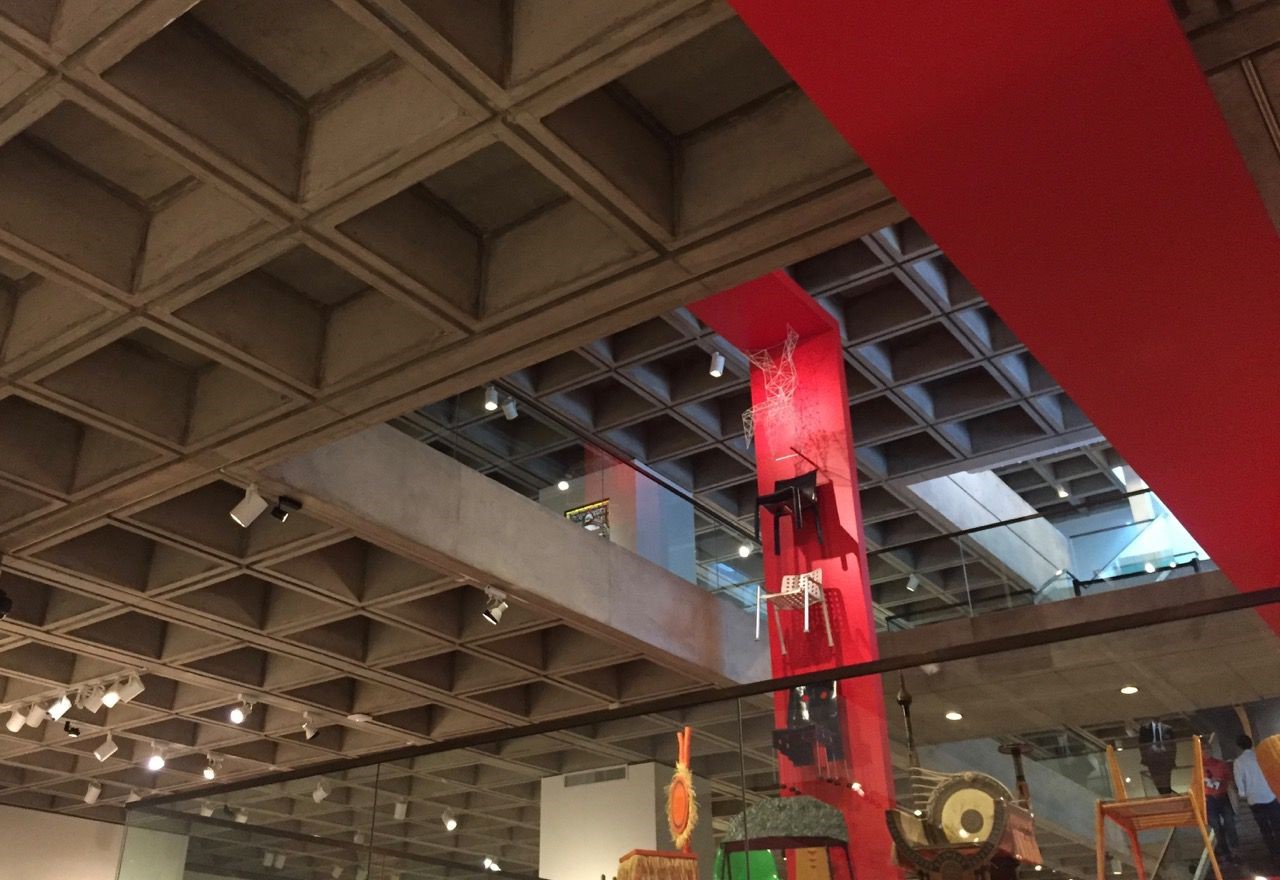

سقفهای وافل دارای ظاهری مربعی شکل و مشبک بوده که برای آن دسته از سطوح که دارای دهانههای بلندی هستند کاربرد زیادی پیدا میکنند. سقف وافل بار مرده سازه را کاهش داده و به دلیل زیبایی که دارد، از سالیان بسیار دور تا به امروز مورداستفاده قرار گرفته است. این مدل سقفها برای پیادهسازی در ساختمانهای بسیار بلند، انواع اسکلتهای فلزی و بتی کاربرد پیدا میکنند.
تاریخچه استفاده از سقف وافل
جالب است بدانید که استفاده از سقفهای وافل از دیرباز در بین بشر رونق داشته است. میتوان رد پای چنین سقفهایی را در یونان باستان و ایران قدیم پیدا کرد. اما در سال 1999 بود که فردی به نام دکتر ابراهیم در تلاش بود تا به کمک روشهای ریاضی، سقفهای مختلف T شکل را بهبود ببخشد. او در نهایت به شیوهای دست پیدا کرد که بر اساس اصول طراحی الاستیک باعث بالارفتن مقاومت نهایی سازه میشد.
این راه ادامه پیدا کرد تا در سال 2005 دانشمندان به کمک الگوریتمهای ژنتیک، این شیوه و روش را بهبود بخشیدند. در نهایت فردی به نام پاراساد در سال 2005 یک مدل نهایی از بتن را ارائه کرده که شکل آن شبیه به وافل بود. او در نهایت توانست تا با تغییر فاصله بین تیرچهها، عرض آنها و ضخامت دالها، مدل خود را در بهینهترین حالت ممکن ارائه دهد و اینگونه بود که سقف وافل بالاخره به شکل امروزه تولید شد.
مزایا و معایب سقف وافل
سقفهای وافل نیز مانند تمامی تجهیزات و سازههایی ساخته شده دست بشر دارای مزایا و معایب مختلفی هستند. اما باید بدانید که مزایای این سقفها بهقدری بالا بوده که معایب ناچیز آن نادیده انگاشته میشود. از مهمترین مزایا و معایب سقف وافل میتوان به موارد زیر اشاره داشت:
مزایای سقفهای وافل
- به کمک این سقفها میتوان مصالح از پیشتولید شده را حذف کرد و در هزینههای اضافی صرفهجویی کرد.
- به کمک سقفهای وافل میتوان در حجم مصرفی بتن صرفهجویی صورت داد.
- این سقفها را میتوان بر روی تمامی اسکلتهای فلزی و اسکلتهای بتنی پیادهسازی کرد.
- برای اجرای سقفهای وافل به تخته زیر شاسی نیازی نبوده و میتوان آن را به کمک نیروهای عمومی پیادهسازی کرد. بدین صورت در نیروی انسانی صرفهجویی میشود.
- سقف وافل در برابر لرزش مقاومت بسیار مناسبی دارد.
- سقفهای وافل در برابر آتشسوزی مقاوم بوده و از انتقال حرارت جلوگیری میکنند.
- میتوان از قالبهای آنها بعد از اتمام پروژه بهصورت مجدد استفاده کرد.
- به کمک سقفهای وافل میتوان مقاومت برشی را افزایش داد.
- سقفهای وافل عایق صوتی بسیار مناسبی بوده و از ورود و خروج سروصدا جلوگیری میکنند.
- سقف وافل عایق حرارتی بسیار مناسبی بوده و به همین علت ایمنی بالایی دارد.
- برای اجرای چنین سقفهایی به آرماتورهای تقویتی نیازی نبوده و به همین علت سرعت اجرای کار بالا میرود.
- بهصورت کلی استفاده از چنین سقفهایی میتواند باعث کاهش هزینهها و بالارفتن سرعت اجرا شود.
معایب سقفهای وافل
- سقفهای وافل برای پیادهسازی بر روی سقفهای شیبدار به دلیل عملکرد فنی موردنظر، مناسب نیستند.
- بعد از استفاده از چنین سقفهایی هزینه تهیه کناف و سقف کاذب در پروژه به وجود خواهد آمد.
- از آن جایی که چنین شیوه اجرای سقف مدرن و بهروز تلقی میشود، اکیپهای تخصصی آن مانند تیرچه بهسادگی پیدا نخواهد شد.
- درصورتیکه در این سازهها از کناف استفاده نشود، به دلیل خالی بودن فضای زیری، محیط آکوستیک نخواهد شد.
لوازم سقف وافل
سقفهای وافل برای تولید نیازمند یک سری لوازم و تجهیزات هستند. افرادی که قصد دارند تا خودشان در محل اجرای پروژه دست به تولید چنین سقفهای بزنند، مطمئنا به لوازم بیشتری احتیاج پیدا خواهند کرد؛ درصورتیکه بسیاری از افراد تصمیم میگیرند تا از سقفهای وافل آماده استفاده کنند. درهرصورت جا دارد تا شما با انواع لوازم سقف وافل آشنایی کافی را داشته باشید.
در ابتدا باید برای تهیه سقفهای وافل قالب و داربستهای مختلف موردنیاز را تهیه کنید. در کنار این لوازم همچنین به ساپورتهای افقی یا شمعی، پروفیلهای مخصوص شاسیکشی افقی و اتصال مخصوص پروفیلهای افقی نیز نیاز پیدا خواهید کرد.
ویژگیهای مختلف استفاده از سقفهای وافل
این سقفها در کنار مزایای زیادی که دارند، ویژگیهای مختلفی را با خود به همراه میآورند و مهندسین و متخصصین را مجاب میکنند تا در پروژههای خود از سقفهای وافل استفاده کنند. از مهمترین ویژگیهای سقف وافل میتوان به موارد زیر اشاره کرد:
- این سقفها فاصله بین آرماتورها را کاهش میدهند.
- به مهندسین اجازه میدهند تا سقفهایی با دهانههای بلند و شکلهای نامنظم تولید کنند.
- این سقفها در برابر خمشهای ناگهانی استحکام بسیار بیشتری دارند.
- به دلیل آن که در این سقفها از میلگردهای دوطرفه استفاده شده است، شاهد کاهش لرزشهای ناگهانی در سازه هستیم.
- سقفهای وافل از حداکثر فضای ممکن استفاده میکنند و به همین دلیل ضخامت آنها از دالهای بنی کمتر است.
- از آن جایی که شکل این سازهها بهصورت کاسهای بوده، بیشترین صرفهجویی در مصالح را شاهد هستیم.
- استفاده کمتر از مصالح به معنای وزن کمتر سقف است.
نحوه اجرای سقفهای وافل
بعد از اینکه بهصورت کامل با این سقفها، مزایا و معایب و ویژگیهای آن آشنا شدید، زمان آن رسیده است تا شما را با نحوه پیادهسازی سقفهای وافل نیز آشنا کنیم. بهصورت کلی سقفهای وافل طی 5 مرحله مختلف پیادهسازی میشوند:
مرحله اول: زیرسازی
در این مرحله زیرسازی انجام میشود. این مرحله بسیار ساده بوده و میتوان آن را به کمک جک یا قوطی اسکلت زیرین بنا نیز سر هم کرد.

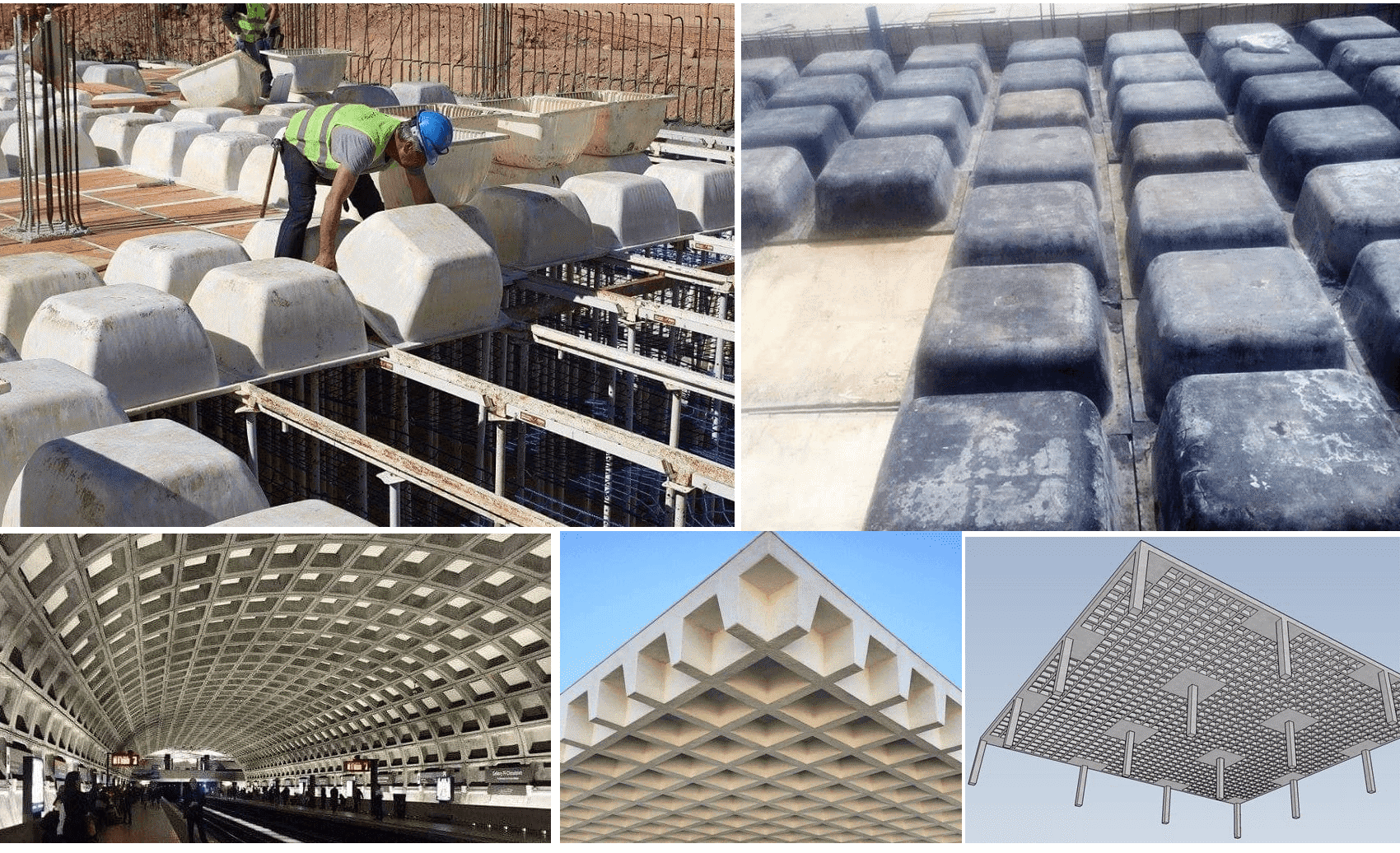

مرحله دوم: قالب گذاری
در مرحله دوم زمان قالب گذاری وافلها است. این قالب گذاری باتوجهبه نقشهسازی صورت میگیرد و در زمان اجرای آن باید از جک و قوطیهای مختلف استفاده کرد. جالب است بدانید که جداسازی قالبهای وافل بهسادگی صورتگرفته و نیازی به روغن در آنها احساس نمیشود.

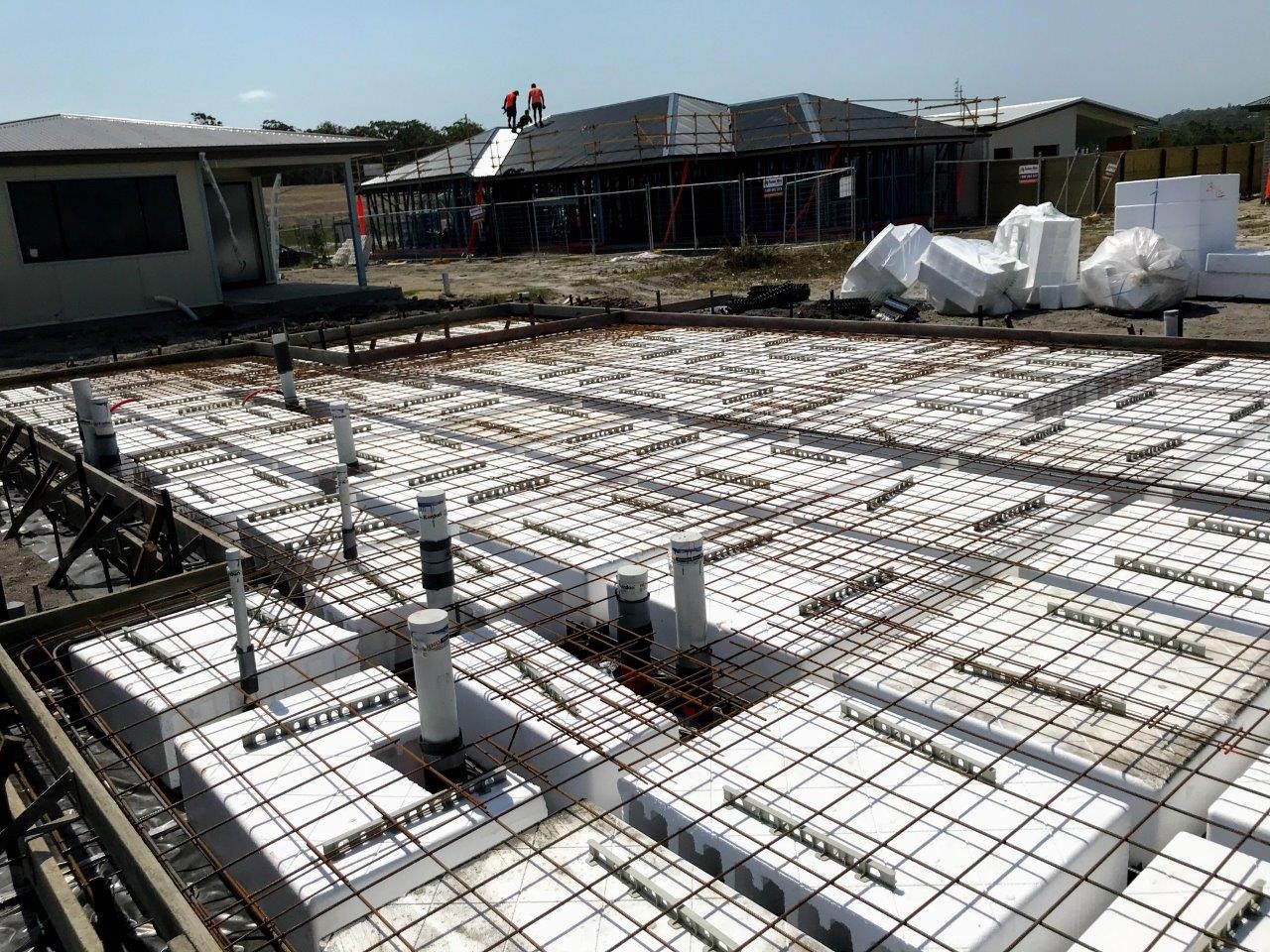

مرحله سوم: آرماتوربندی
حال باید بر طبق نقشه از پیشتولید شده که در آن مجموعه آرماتورها مشخص شده است، مرحله آرماتوربندی را هم پشت سر بگذاریم
مرحله چهارم: بتنریزی
اکنون باید باتوجهبه دستورالعملهای از پیش تعیین شده، بر روی سقف سازه بتنریزی را انجام دهیم. بتنریزی سقف وافل به سادهترین صورت ممکن قابل انجام است.
مرحله پنجم: برداشتن قالب
حال زمان آن رسیده است که بر طبق آییننامه، قالبها را بادقت جداسازی کنیم. در نهایت شاهد این هستیم که سقف وافل بهصورت کامل بر روی سازه اجرا شده است.
کاربردهای مختلف سقفهای وافل
از آن جایی که این سقفها دارای مزایا و ویژگیهای مختلفی هستند، استفاده از آنها نیز در صنعت رونق دو چندانی پیدا کرده است. امروزه از سقفهای وافل بهصورت گسترده در صنعت ساختمانسازی استفاده میکنند. از بیشترین مکانهایی که برای اجرای سقف خود به سقفهای وافل روی میآورند، میتوان به موارد زیر اشاره کرد:
- بیمارستانها
- پارکینگهای مسقف
- سالنهای اجتماعات
- سالنهای تئاترها
- کتابخانهها
- هتلها
- مکانهای عمومی
- فرودگاهها
- ایستگاههای مترو و قطار
- موزهها
- استخرهای سرپوشیده
- سولههای صنعتی
- و …
انواع سقفهای وافل
سقفهای وافل بسته به کاربردی که پیدا میکنند بهصورت کلی به دودسته زیر تقسیمبندی میشوند:
- سقفهای وافل یکطرفه
امروزه از اینگونه سقفها بیشتر برای سقفهایی با دهانههای کوتاه استفاده میکنند. قالب استفاده شده در سقفهای وافل یکطرفه مستطیل شکل بوده و بهصورت دال یکطرفه عمل خواهد کرد. از آن جایی که در اجرای چنین سقفهایی مصرف میلگرد به دلیل در یکجهت قرارگرفتن تیرچهها، کاهش پیدا میکند، صرفه اقتصادی بهتری پیدا خواهند کرد.
- سقفهای وافل دو طرفه
سقف وافل دو طرفه بیشتر در سازههای دهانه بلند مورداستفاده واقع میشود. قالب این سقفها به شکل قابلمهای بوده و تیرچهها عمود بر یکدیگر جاسازی میشوند. هزینه پیادهسازی این سقفها بیشتر بوده اما از سوی دیگر مقاومت و استحکام بیشتری هم دارند.
نتیجهگیری
سقف وافل یک نوع از سقفهای بتنی بوده که به دلیل شباهت ظاهری با وافل، به این نام شناخته میشود. این سقفها دارای مزایای زیادی مانند ماندگاری بالا، مقاومت مناسب، وزن کم و .. بوده و به همین دلیل در صنعت بهشدت دارای طرفداران زیادی هستند. همچنین باید بدانید که این سقفها به دو دسته سقفهای وافل یک طرفه و دو طرفه دستهبندی میشوند. برای تولید سقف بیمارستانها، استخرها، سالنها، سولههای صنعتی و… میتوان از سقفهای وافل استفاده کرد.
