آشنایی کامل با انواع چیلر و کاربردهای آن‌ها
چیلر، وسیله‌ای است که توسط چرخه تبرید جذبی یا تراکمی، گرما را از یک ماده مایع (مثل آب) یا گاز (مثل هوا) می‌گیرد و به این طریق، موجب سرد شدن آن می‌شود. چیلرهای مختلف، قطعات و شیوه کار متفاوتی نسبت به یکدیگر دارند، اما به‌طورکلی، تمام انواع چیلر، یک وظیفه مشترک دارند که همان سرد کردن یک سیال است.
ماده سردشده برای تهویه مطبوع ساختمان‌ها و صنایع به کار می‌رود. در این مقاله، ما به انواع چیلر و کاربردهای آن‌ها می‌پردازیم. پس با ما همراه باشید!

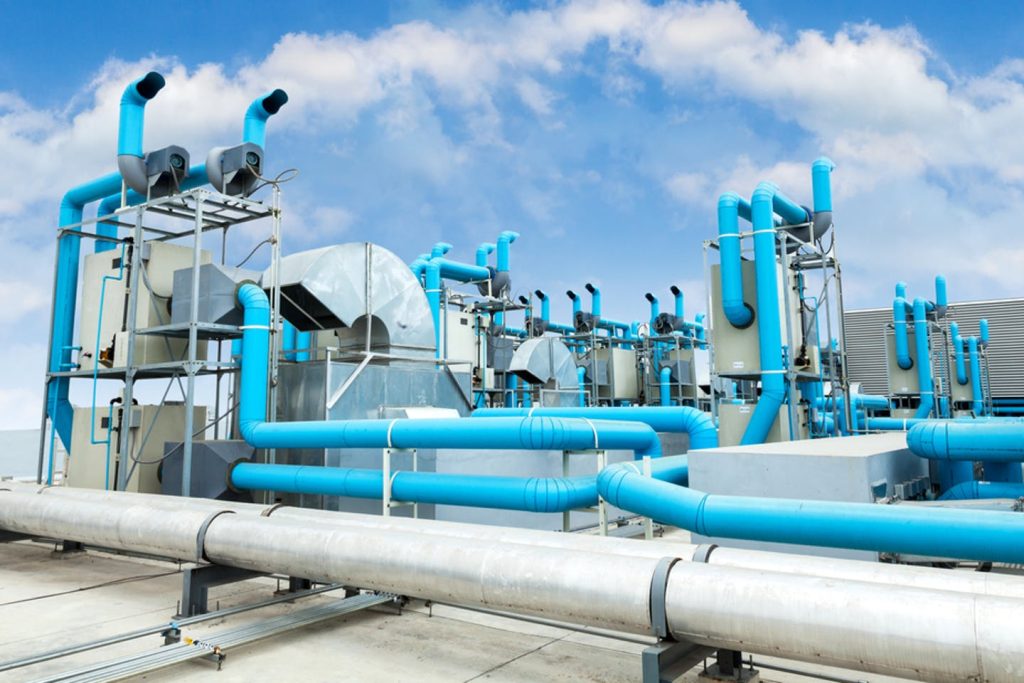

انواع چیلر
چیلرها به دو نوع اصلی تراکمی و جذبی تقسیم می‌شوند که هریک از این دو بر طبق معیارهای مختلف در انواع متفاوتی در دسترس هستند. تفاوت انواع مختلف چیلرهای تراکمی مربوط به نوع کمپرسور و نوع کندانسور است. چیلرهای جذبی نیز بر اساس نوع ژنراتور، ماده جاذب و تعداد مراحل متفاوت هستند.
چیلرهای تراکمی
به‌طورکلی، چیلرهای تراکمی بر اساس دو معیار دسته‌بندی شده و در 6 مدل در دسترس هستند. در معیار اول که بر اساس نوع کندانسور است چیلرهای تراکمی به دو نوع چیلر تراکمی آب‌خنک و چیلر تراکمی هواخنک تقسیم می‌شوند. در دسته‌بندی بر اساس معیار نوع کمپرسور نیز چهار نوع اسکرال، اسکرو، پیستونی و سانتریفیوژ وجود دارند.
چیلر تراکمی آب‌خنک
چیلر تراکمی آب‌خنک یا چیلر آبی، یکی از رایج‌ترین انواع چیلر است که کندانسور آن به‌صورت آب‌خنک است. کندانسور به بخشی از چیلر گفته می‌شود که در آن گرما دفع می‌شود. اگر برای دفع گرما و خنک‌سازی سیال از کولینگ تاور یا برج خنک‌کننده و جریان آب استفاده شود، به این نوع چیلر، چیلر آب‌خنک گفته می‌شود. در چیلر تراکمی آب‌خنک، آب کندانسور به برج رفته و بعد از انتقال گرمای خود به هوای آزاد در برج، دوباره به کندانسور بازمی‌گردد.

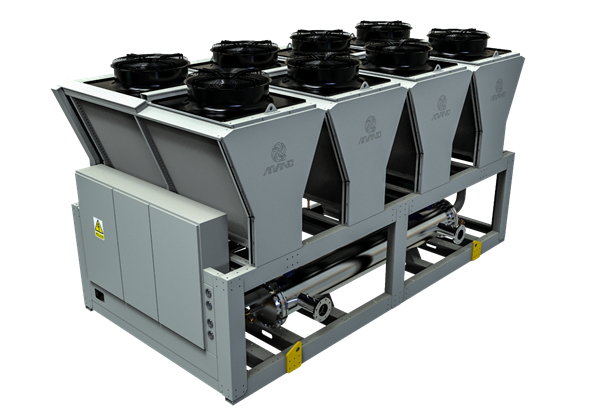

چیلر تراکمی هواخنک
در بحث انواع چیلر و کاربردهای آن‌ها باید بگوییم که اگر کندانسور چیلر تراکمی به‌صورت هواخنک باشد، به آن چیلر هواخنک یا هوایی گفته می‌شود. در این نوع از چیلرها، برای دفع گرما از فن استفاده می‌شود. کندانسور هواخنک در بالاترین قسمت چیلر قرار می‌گیرد و متشکل از لوله‌های مسی است. در این لوله‌ها، ماده مبرد بسیار گرم و فشرده جریان می‌یابد و چندین فن، هوا را به دور لوله‌ها می‌دمند. به این صورت، حرارت و فشار ماده مبرد درون کندانسور کم می‌شود. قابل‌ذکر است که در این چیلر، نیازی به برج خنک‌کننده نیست.
چیلر تراکمی اسکرال
وظیفه کمپرسور چیلر، به گردش درآوردن مبرد در چرخه است. در چیلرهای تراکمی اسکرال از کمپرسور اسکرال یا حلزونی استفاده می‌شود. معمولاً در این چیلرها به‌منظور افزایش ظرفیت، به‌طور ترکیبی، چند کمپرسور اسکرال به کار می‌رود. کمپرسور اسکرال چیلر تراکمی اسکرال متشکل از دو حلزون ثابت و متحرک است که در داخل هم قرار دارند و موجب متراکم شدن سیال مبرد و کاهش دمای آب می‌شوند.

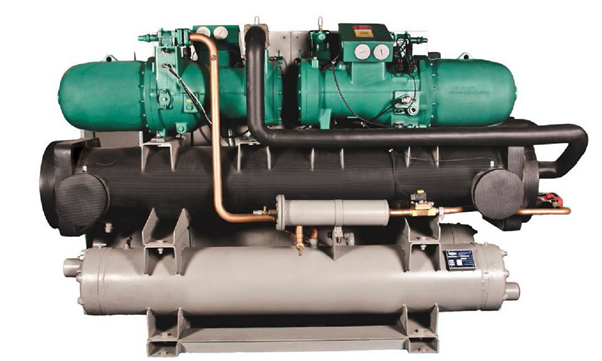

چیلر تراکمی اسکرو
در این بخش از بررسی انواع چیلر و کاربردهای آن‌ها، به چیلر اسکرو می‌پردازیم. کمپرسور چیلرهای تراکمی اسکرو، از نوع اسکرو یا مارپیچی است. در این نوع از چیلرها، در چرخه تبرید، کمپرسور، مبرد را پس از فشرده‌کردن، در جهت سایر بخش‌های چیلر مانند کندانسور هدایت می‌کند تا عمل خنک‌سازی آب صورت گیرد. ساختار چیلر تراکمی اسکرو مشابه سایر چیلرها بوده و تنها در نوع کمپرسور متفاوت است.
چیلر تراکمی پیستونی
چیلر تراکمی پیستونی، به چیلری اطلاق می‌شود که کمپرسور استفاده‌شده در آن، به‌صورت کمپرسور پیستونی یا رفت و برگشتی است. در این نوع از چیلرها میل‌لنگ در اتصال با موتور الکتریکی قرار دارد و با چرخش موتور الکتریکی، میل‌لنگ می‌چرخد. درنتیجه، پیستون داخل سیلندر به‌صورت رفت و برگشتی حرکت می‌کند و مبرد موجود در بخش بالایی پیستون را فشرده‌می‌کند. به این صورت، چرخه سردسازی چیلر شروع می‌شود.
چیلر تراکمی سانتریفیوژ
دلیل نام‌گذاری این چیلر این است که در آن از کمپرسور گریز از مرکز یا سانتریفیوژ استفاده می‌شود. کمپرسور چیلر تراکمی سانتریفیوژ، یک پروانه دارد که با چرخیدن آن، نیروی گریز از مرکز به مبرد وارد می‌شود و انرژی مبرد، تبدیل به فشار می‌شود و درنتیجه، دمای مبرد افزایش می‌یابد. در مرحله بعد این مبرد به کندانسور انتقال می‌یابد تا چرخه سرمایش تکمیل شود.
دلیل نام‌گذاری این چیلر این است که در آن از کمپرسور گریز از مرکز یا سانتریفیوژ استفاده می‌شود. کمپرسور چیلر تراکمی سانتریفیوژ، یک پروانه دارد که با چرخیدن آن، نیروی گریز از مرکز به مبرد وارد می‌شود و انرژی مبرد، تبدیل به فشار می‌شود و درنتیجه، دمای مبرد افزایش می‌یابد. در مرحله بعد این مبرد به کندانسور انتقال می‌یابد تا چرخه سرمایش تکمیل شود.

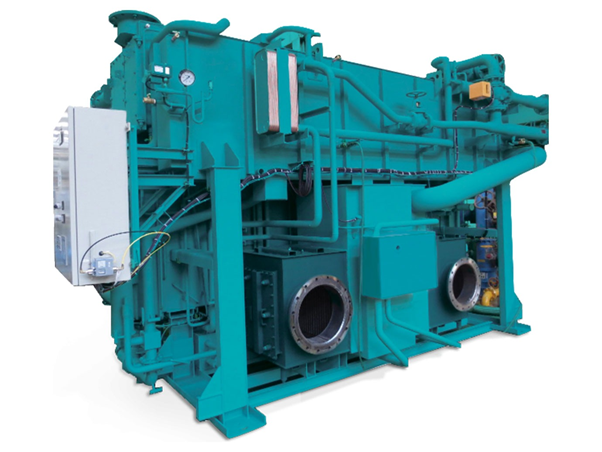

چیلرهای جذبی
چیلرهای جذبی از دیگر مواردی هستند که در بحث انواع چیلر و کاربردهای آن‌ها باید موردتوجه قرار گیرند. چیلر جذبی چیلری است که در طول یک چرخه همیشگی و با به کار بردن منابع گرمایی موجب سرد شدن آب می‌شود و آن را به وسایل ساختمانی مثل فن کویل و… برای خنک‌سازی انتقال می‌دهد.
این نوع چیلرها ازنظر نوع ماده جاذب، به دو نوع لیتیوم بروماید و آمونیاک، ازنظر نوع ژنراتور، به دو دسته شعله غیرمستقیم و شعله مستقیم و ازنظر تعداد مراحل طراحی شونده، به دو دسته تک اثره و دواثره تقسیم‌بندی می‌شوند.
جهت خرید انواع چیلرهای تاسیساتی می‌توانید هم اکنون با کارشناسان فروش ما در ردا صنعت تماس حاصل نمایید.
کاربرد انواع چیلرهای مختلف
کاربرد چیلر را می‌توان در مصارف ساختمانی و صنعتی موردبررسی قرار داد. در مصارف ساختمانی، سیالی که سرد است، به‌وسیله لوله‌ها و برای سردسازی ساختمان، به مبدل‌های حرارتی‌ای مثل فن کویل انتقال می‌یابد. لذا در این وسیله، سیال موردنظر با تبادل دما با هوای درون سالن و اتاق، گرما را می‌گیرد و فضا را خنک می‌سازد.در محیط‌های بزرگ‌تر مانند سالن سینما، باید از هواساز استفاده شود که با کانال‌کشی در کل سالن، در ابعاد بزرگ‌تری کار فن کویل را انجام می‌دهد.
سیالی که در چیلر سرد است، برای مصارف صنعتی به مدار خنک‌ساز وسیله صنعتی انتقال می‌یابد و برای خنک‌کنندگی استفاده می‌شود. کاربرد چیلر برای مصارف صنعتی بسیار گسترده است و می‌توان آن‌ها را برای سردسازی در صنایع پلاستیک، شیمیایی و… استفاده کرد؛ همچنین چیلرهای طراحی شونده برای مصارف صنعتی از دوام بالایی برخوردار هستند.
کلام آخر
چیلرها دستگاه‌هایی هستند که طی یک چرخه تبرید، موجب سردسازی یک سیال می‌شوند. در خصوص انواع چیلر و کاربردهای آن‌ها نیز می‌توان گفت که چیلرها به دو نوع تراکمی و جذبی تقسیم می‌شوند؛ همچنین چیلرهای تراکمی در 6 مدل آب‌خنک، هواخنک، اسکرال، اسکرو، پیستونی و سانتریفیوژ در دسترس هستند. در مورد چیلرهای جذبی نیز انواع لیتیوم بروماید، آمونیاک، شعله غیرمستقیم، شعله مستقیم، تک اثره و دواثره را می‌توان معرفی کرد. درنهایت باید گفت که چیلرها در مصارف ساختمانی و صنعتی به کار می‌روند.
