نکاتی که قبل از خرید شیر دیافراگمی (Diaphragm Valve) باید بدانید

اتصالات مهندسی مانند شیر دیافراگمی تقریباً در هر سیستم پیچیده‌ای نقش دارند. این اتصالات مکانیکی یا الکترومکانیکی جریان مایع را تنظیم و قطع و وصل می‌کنند و در صدها نوع منحصر به ‌فرد وجود دارند. در این مقاله قرار است در مورد شیرهای دیافراگمی، عملکرد، انواع و معیارهای انتخاب آن صحبت کنیم. در ادامه با ما همراه باشید.

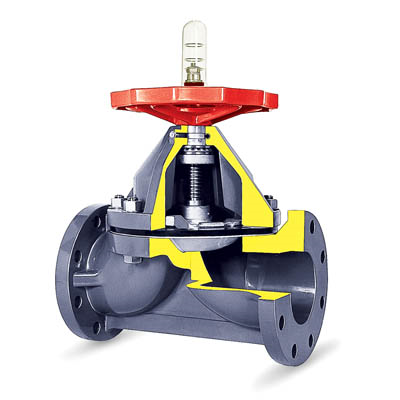

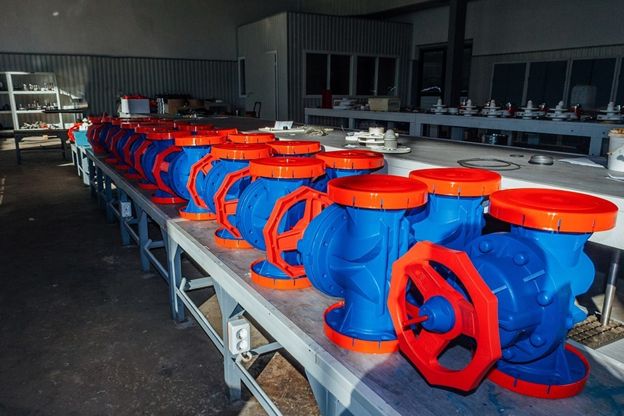

شیرهای دیافراگمی دریچه‌های گاز دوطرفه هستند که برای کنترل جریان سیال با تنظیم ناحیه‌ای که سیالات می‌توانند وارد و خارج شوند، استفاده می‌شود و به طور مؤثر سرعت آن را تغییر می‌دهد. اصطلاحاً به آن‌ها شیر دیافراگمی (Diaphragm Valve) اطلاق می‌گردد.زیرا در ساختمانشان از غشای نازک و انعطاف‌پذیری برای کنترل باز و بسته ‌شدن.سوپاپ استفاده می‌شود. آن‌ها می‌توانند از فلزاتی مانند فولاد ضدزنگ، پلاستیک و حتی مواد یکبار مصرف ساخته‌ شوند. شیرهای دیافراگمی کنترل فشار گسسته‌و متغیری را ارائه می‌دهند و همچنین قابلیت این را دارند که به‌صورت دستی و خودکار فعال شوند. شیر‌های دیافراگمی تمیز، ضد نشت، ایمن و مؤثر هستند که برای کاربردهای فشار و دما متوسط ​​که به کنترل ورود و خروج سیال نیاز دارند، مناسب‌ترند.

شیرهای دیافراگمی چگونه کار می‌کنند؟

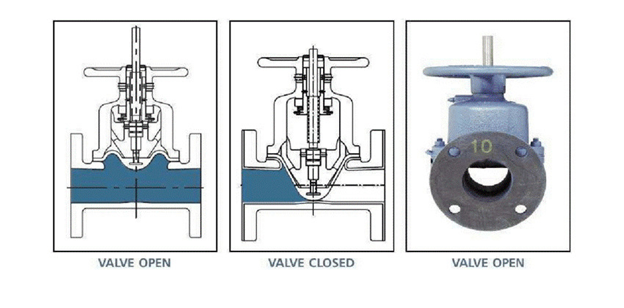

شیر دیافراگمی (Diaphragm Valve) هم ساختمان ساده‌ای دارد و هم عملکرد آن ساده‌‌ است و همان‌طور که در شکل زیر نشان‌ داده‌می‌شود، یک محرک سوپاپ با غشای داخلی (دیافراگم) دریچه‌ در موقعیت باز خود تماس دارد. هنگامی که کاربر می‌خواهد.شیر بسته شود، محرک را فشار داده و یا می‌چرخاند و غشا به لبه لعاب جامد رانده‌ می‌شود.و شیر را می‌بندد. برخی از شیرهای دیافراگمی همچنین می‌توانند موقعیت‌های نیمه‌باز یا محدودی داشته باشند.که در آن غشا تا حدی بسته شده است که باعث می‌شود.جریان از طریق دریچه به مقدار محدود و کنترل شده‌ای جریان یابد.

انواع شیر دیافراگمی

دو نوع اصلی شیرآلات دیافراگمی در صنعت وجود دارد: شیر دیافراگمی (Diaphragm Valve) سرریز یا زین و شیر دیافراگمی مستقیم یا کامل.عملکرد این دریچه‌ها مشابه.است اما فقط از نظر شکل بدن، دیافراگم و کاربرد متفاوت هستند.

شیرهای دیافراگمی از نوع سرریز

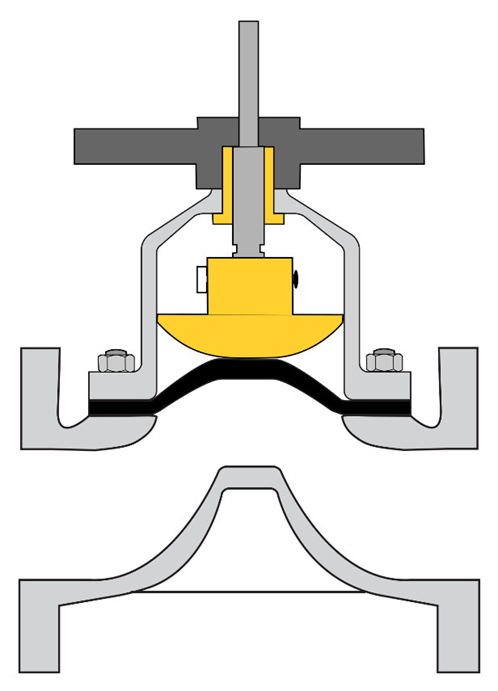

شیر دیافراگم از نوع سرریز یکی از رایج‌ترین طرح‌های موجود است. طراحی زین برجسته.برای کنترل جریانات کم مناسب است و به لطف کاپوت روی دیافراگم و محرک ضد نشت نگه‌ داشته می‌شود. این طرح برای مایع و گاز خطرناک یا خورنده بهینه.است زیرا هرگونه خرابی در غشا توسط کاپوت محفوظ می‌ماند. همچنین بدنه شیب‌دار این دریچه باعث تخلیه خود به‌ خودی می‌شود، اما این تخلیه می‌تواند در هر دو جهت سوپاپ رخ دهد که ممکن است برای برخی از کاربردها مطلوب نباشد.

دریچه نوع سرریز بیشتر برای مایعات تمیز و همگن اختصاص‌ داده‌ می‌شود زیرا ممکن است دوغاب و رسوبات چسبناک در دو طرف زین ایجاد شود. آنها اغلب در فرایندهایی مانند مواد غذایی یا شیمیایی، تولید گاز، مواد خورنده و کاربردهای آبی استفاده می‌شوند.

شیرهای دیافراگمی نوع مستقیم

شیر دیافراگم نوع مستقیم از نظر ساختاری مشابه نوع سرریز است ولی شامل زین نمی‌شود و یک مسیر کاملاً مستقیم دارد. غشای آن‌ها به طور معمول انعطاف‌پذیرتر است و مسافت بیشتری را برای جریان سیال امکان‌پذیر می‌کند. این شیرها عمر کمتری نسبت به شیرهای نوع سرریز دارند و دلیل این امر نیز انعطاف‌پذیرتر بودن غشای آن‌هاست؛ به همین دلیل اغلب باید تعمیر یا تعویض شوند. کاربرد استفاده شیرهای دیافراگم مستقیم برای دوغاب، مایعات چسبناک و سایر مواردی که مسدود شدن آنها باید کاهش پیدا کند است. آن‌ها همچنین برای جریان دو جهته مفید هستند، زیرا هیچ زین مانعی برای تغییر سریع از ورودی به خروجی وجود ندارد.

مشخصات و معیارهای انتخاب شیرهای دیافراگمی

برای انتخاب شیر دیافراگمی (Diaphragm Valve) هیچ استاندارد صنعتی وجود ندارد. در نتیجه تعیین دریچه مناسب برای پروژه شما می‌تواند مشکل باشد. توجه نمایید که این لیست جامع نیست، اما مهندسان و تأمین‌کنندگان باید شما را در مسیر درست قرار دهند.

اندازه شیر

از آنجایی‌ که این شیرها در کاربردهای دریچه گاز استفاده می‌شوند، اندازه آن‌ها اثرات مهمی بر سیال دارد. برای تعیین اندازه صحیح شیر، ابتدا حجم موردنظر سیال فرایند را از طریق سیستم تعیین کنید. دوم، حداکثر فشارها و دمای ورودی/ خروجی و همچنین ظرفیت مطلوب سوپاپ و نیروهایی که برای جلوگیری از جریان به آن نیاز دارد را محاسبه کنید. سپس می‌توان از جداول برای تعیین نسبت مناسب قطر داخلی به بیرونی شیر استفاده کرد.

محدوده افت فشار

اطمینان حاصل کنید که مقدار محدوده افت فشار مشخص می‌شود.یا در صورت عدم اطمینان، درصدی را انتخاب کنید که به ‌اندازه کافی بزرگ باشد تا در جریان سیال تغییر ایجاد کند. در مرحله بعد، محدوده فشارهایی را که شیر هنگام کار با سیستم تجربه می‌کند تعیین کنید؛ به ‌طوری ‌که باید شیری را انتخاب کنید که بتواند تمام محدوده را تحمل کند.

نوع شیر و محرک

تعیین کنید که آیا بدن و ساقه باید در معرض محیط قرار می‌گیرد یا این اجزا باید جدا شوند. ثانیاً تعیین کنید که برای بستن و باز کردن سوپاپ از چه نوع محرکی استفاده می‌شود. این بستگی به نیروی جریان و سیستم بزرگ‌تری دارد که شیر بخشی از آن است. انواع محرک شامل محرک‌های دستی، موتور الکتریکی، پنوماتیک، حرارتی، هیدرولیکی و سیستم‌های کنترل پیشرفته‌تر هستند.

نوع اتصال و جنس مواد

نحوه اتصال شیر به سیستم را تعیین کنید. این می‌تواند از طریق سیم‌های ساده، اتصالات جوش داد شده، فلنج‌­ها و یا سایر روش‌های آب‌بندی باشد. در مرحله بعد، خصوصیات مواد ایده‌آل شیر را تعیین کنید تا سیال فرایند بر عملکرد سوپاپ تأثیر منفی نگذارد. به‌عنوان ‌مثال مایعات بسیار خورنده به موادی مانند فولاد ضدزنگ، برنز و سایر فلزات که تجزیه نمی‌شوند، نیاز دارند.

کاربرد شیرهای دیافراگمی

شیر دیافراگمی (Diaphragm Valve) در صنایع مختلف بسیار مورد استفاده‌قرار می‌گیرد زیرا ارزان و مؤثر است و انواع مختلفی دارد. لیست پروژه‌های کاربردی بی‌پایان است، اما در ادامه برخی از بخش‌های.متداول که در آن‌ها از شیرهای دیافراگمی استفاده می‌شود:

• تصفیه آب
• سیستم‌های تولید دارو
• کارخانه‌های فرآوری مواد غذایی یا شیمیایی
• صنایع برق
• خدمات خلأ
• کارخانه‌های آبجوسازی
• کاربرد برای مواد خورنده
•

جمع‌بندی

در این مقاله در مورد شیر دیافراگمی (Diaphragm Valve)و ماهیت آن‌ها، چگونگی عملکرد، انواع مختلف و معیارهای انتخاب صحبت کردیم. این مقاله می‌تواند به شما کمک کند تا مناسب‌ترین شیر را برای پروژه صنعتی خود خرید و نصب کنید و در ادامه معیارهایی را بررسی کردیم تا بهترین انتخاب را بدون صرف هزینة اضافی داشته باشید.
