شیر فشار شکن (Pressure Reducing Valve) چیست؟
در کارخانه‌هایی که از بخار استفاده می‌کنند، بخار اغلب در فشارهای بالا تولید می‌شود و به صورت محلی کاهش پیدا می‌کند تا گرما را برای هر کاربر بخار تأمین کند. این کار معمولاً برای به حداقل رساندن. قطر لوله‌های توزیع بخار و امکان تحویل بخار مقرون به صرفه انجام می‌شود. در این مقاله قصد داریم دقیقاً درباره همین موضوع صحبت کنیم و شیر فشار شکن (Pressure Reducing Valve) را مورد بررسی قرار دهیم. پس حتماً تا پایان همراه ما باشید.

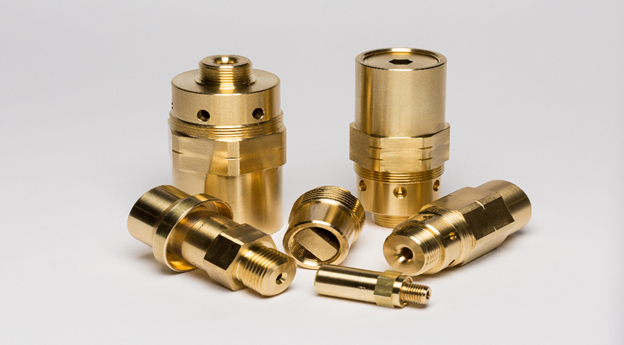

شیر فشار شکن (Pressure Reducing Valve)
شیر فشار شکن (Pressure Reducing Valve) عموما برای حفاظت از چکش آب تحت شرایط درستی استفاده می‌شود. واکنش‌های چکش آب به حدی سریع است که کاهش فشار به این وسیله نیاز به سوپاپ‌های.واکنش سریع بسیار ویژه‌ای دارد.که برای سیستم خاص طراحی شده است. در صورت استفاده از روش‌های دیگر به عنوان وسیله حفاظتی اولیه، مثل دریچه‌های هوا، ممکن است از شیرهای فشار شکن استفاده شود.
شیرهای فشار شکن به گونه‌ای طراحی شدهاند که فشار آب یا بخار ورودی را به سطح ایمن‌تری کاهش دهند. بسته به نوع سوپاپ، فشار پایین‌دست با تنظیم فشار روی شیر یا توسط یک سنسور خارجی ایجاد می‌شود. شیرهای کاهش فشار در مصارف مسکونی، تجاری، سازمانی و صنعتی استفاده می‌شوند.
مزایای شیرهای کاهش فشار
با استفاده از شیر فشار شکن (Pressure Reducing Valve) درحالی که می‌توان با مصرف ترکیبی از یک شیر کنترل فعال، یک سنسور فشار و یک کنترل‌کننده فشار ثابت را حفظ کرد، یک شیر کاهش فشار این مزیت را دارد که می‌تواند فشار را از طریق عملکرد خودکار کنترل کند. بدون منبع تغذیه خارجی این شیر می‌تواند مزیت بیشتری را برای واکنش سریع نشان دهد و بلافاصله بر اساس فشار پایین‌دست تنظیم شوند.

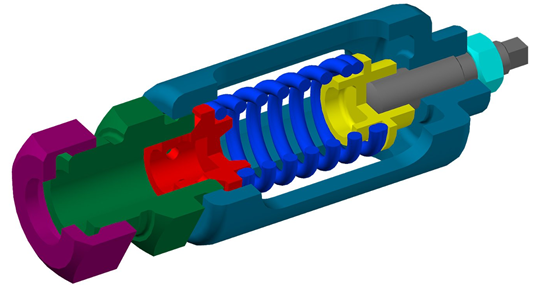

سوپاپ‌های فشار شکن با فنر
شیر کاهش‌دهنده فشار با فنر معمولاً در سیستم‌های پنوماتیک استفاده می‌شود. اغلب از آن به عنوان تنظیم‌کننده فشار یاد می‌شود. سوپاپ به سادگی از فشار فنر در برابر دیافراگم برای باز کردن سوپاپ استفاده می‌کند. در قسمت پایین دیافراگم، فشار خروجی سوپاپ، دیافراگم را به سمت بالا می‌کشد تا شیر را ببندد. هنگامی که فشار خروجی به زیر نقطه تنظیم شیر می‌رسد، فشار فنر به فشار خروجی غلبه می‌کند و ساقه سوپاپ را به سمت پایین می‌کشد و شیر را باز می‌کند.
با افزایش فشار خروجی و با نزدیک شدن به فشار موردنظر، فشار زیر دیافراگم شروع به غلبه بر فشار فنر می‌کند و ساقه سوپاپ را به سمت بالا می‌کشد و شیر را می‌بندد. می‌توانید فشار پایین‌دست را با چرخاندن پیچ تنظیم که فشار فنر را در برابر دیافراگم تغییر می‌دهد، تنظیم کنید. در صورت بروز پارگی دیافراگم، این دریچه مخصوص فنری در موقعیت باز از کار می‌افتد.
شیر کاهش فشار چگونه کار می‌کند؟
دریچه کاهش فشار که برای مقاومت در برابر سخت‌ترین محیط‌ها طراحی شده است، یک شیر کنترل هیدرولیکی است که با فشار دیافراگم کار می‌کند و بدون توجه به نوسان تقاضا یا نیروی بالادست متغیر، فشار بالادست را به پایین فشار ثابت کاهش می‌دهد. در اصل، شیر وضعیت ثابت را در پایین‌دست، بدون توجه به جریان، حفظ می‌کند.
دو سوپاپ فشار آبی
هنگامی که سری به صورت پایلوت (خلبان که در قسمت بعد توضیح می‌دهیم) نصب شود، شیر کاهش فشار عملکرد مطلوب را در خط لوله شما تضمین می‌کند.
کاهش فشار بخار
یک روش متداول برای کاهش فشار، پایین انداختن اندازه گذرگاه بخار است. برای ابتدایی‌ترین کاهش فشار، می‌توان به سادگی از یک شیر معمولی گلاب در موقعیت ثابت تا حدی باز یا با قراردادن یک صفحه دهانه در جریان بخار استفاده کرد. با این حال، هرگونه نوسان در سرعت جریان با نوسان مربوطه در فشار همراه خواهد بود.
برای جلوگیری از چنین شرایطی، می‌توان از شیرهای فشار شکن PRV برای کنترل دقیق فشار پایین‌دست استفاده کرد. آن‌ها به طور خودکار مقدار باز شدن سوپاپ را تنظیم می‌کنند تا اجازه دهند فشار حتی در زمان نوسان جریان ثابت بماند.
نحو کار شیر فشار شکن (Pressure Reducing Valve)
اجزای اصلی شیر کاهش فشار
شیر فشار شکن (Pressure Reducing Valve) شامل عناصر زیادی برای کمک به عملکرد مطلوب است. بدنه سوپاپ درحالی‌که فشار را تنظیم می‌کند، بازگشت جریان را تثبیت می‌کند.
بدنه سوپاپ دارای یک دریچه گاز داخلی است که پاسخ دقیق و پایدار را برای تنظیم جریان و فشار ارائه می‌دهد، درحالی‌که هم‌زمان صدا و ارتعاش را کاهش می‌دهد. دوشاخه دریچه گاز دریچه V را نیز قادر می‌سازد تا بدون فشار نزدیک به صفر عمل کند.
فیلتر کنترل بزرگ یکی دیگر از اجزای شیر فشار شکن (Pressure Reducing Valve) است. برای اینکه شیر با حداقل تعمیر و نگهداری و بدون عیب کار کند، فیلترکردن آب ورودی به رگلاتور خلبان بسیار مهم است. فیلتر بزرگ‌تر قابلیت اطمینان سیستم سوپاپ کنترل و زمان بین تعمیر و نگهداری را افزایش می‌دهد، درحالی‌که عملکرد معیوب و نگهداری را به حداقل می‌رساند.
انواع شیرهای کاهش فشار بخار
در شیرهای کاهش فشار، مکانیزمی که به طور خودکار فشار پایین‌دست را تنظیم می‌کند، معمولاً از توازن نیروها بین فشار بخار و یک فنر تنظیم استفاده می‌کند. در حال حاضر، این یک مفهوم جهانی تقریباً در تمام دریچه‌های کاهش فشار تولید شده است. با این حال، دو روش مختلف وجود دارد که این مکانیزم را برای کنترل میزان باز شدن دریچه اجرا می‌کند: سوپاپ بدون خلبان، مستقیم عمل می‌کند: فنر تنظیم فشار مستقیم را بر روی شیر اصلی وارد می‌کند.

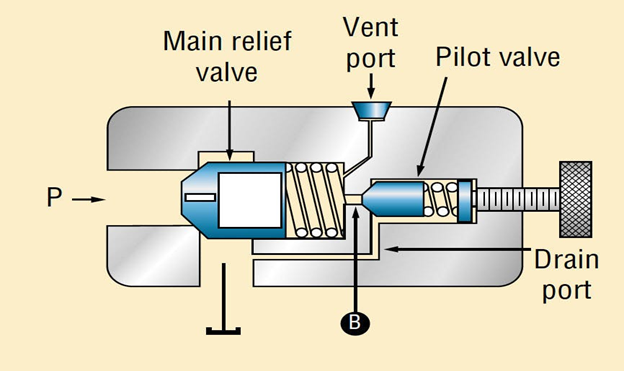

شیرهای فشار شکن خلبان
موقعیت دریچه گاز دریچه اصلی توسط یک شیر خلبان قابل تنظیم که همراه با یک دهانه (یا دریچه سوزنی) کار می‌کند، کنترل می‌شود. شیر خلبان فشار خروجی را حس می‌کند و با افزایش یا کاهش فشار خروجی با تغییر تقاضا، بلافاصله واکنش نشان می‌دهد.
خلبان فشار پایین‌دست (خروجی) را حس می‌کند و بلافاصله برای اضافه یا حذف آب از بالای مجموعه دیافراگم دریچه اصلی واکنش نشان می‌دهد و به شیر اجازه می‌دهد تا با تغییر تقاضای جریان، افزایش یا کاهش پیدا کند و دریچه گاز را تغییر دهد. دیافراگم خلبان به طور خودکار تغییرات جریان سیستم را حس می‌کند؛ زیرا به طور مداوم شیر اصلی را کنترل می‌کند تا دریچه گاز را باز کند یا باز یا بسته شود و فشار خروجی کاهش‌یافته از پیش تعیین شده را حفظ کند. عملکرد دریچه گاز اصلی باعث کاهش فشار خروجی موردنیاز می‌شود.
کلام پایانی
در این مقاله به طور کامل درباره شیر فشار شکن (Pressure Reducing Valve) صحبت کردیم و از انواع آن تا نحوه کارایی را مورد بررسی قرار دادیم. اگر علاوه بر این نکات، سؤالی در ذهن شما وجود دارد، حتماً با ما مطرح کنید تا به زودی شما را راهنمایی کنیم.
