شیر پروانه ای یکی از انواع رایج شیرهای کاربردی در صنعت است که به صورت چرخش دیسک و یا همان پروانه، میزان جریان را تنظیم می‌کند. صنایع کشاورزی اصلی‌ترین صنعت برای استفاده از شیرهای پروانه‌ای است و در حال حاضر شرکت تولید کننده شیر پروانه‌ای میراب، به عنوان بهترین و بزرگترین کارخانه تولید این شیرها در ایران شناخته می شود. خرید (فروش) و دریافت لیست قیمت شیر پروانه ای
در صورت نیاز به مشاوره رایگان و یا خرید با ردا صنعت تماس بگیرید.
شیر پروانه ای چیست؟
شیر پروانه‌ای، گونه‌ای از شیرهای صنعتی است.که از آنها برای قطع و وصل کردن و یا تنظیم میزان جریان استفاده می‌شود. این شیرها شباهت.بسیار زیادی به شیرهای توپی دارند و به دلیل کم بودن هزینه آنها و همچنین در دسترس بودن سایز های مختلف، بسیار مورد توجه قرار گرفته است.
پروانه در این شیرها، همان دیسکی است که به میله متصل است.و با باز و بسته شدن شیر، حرکت می‌کند.دسته از این شیر دوار نیز، می‌تواند به صورت ۹۰ درجه، دریچه را باز و بسته نماید. شیر پروانه‌ای باید در موقعیت باز نصب شود و در سیستم‌هایی کاربرد دارد که نیازی به بسته شدن مثبت ندارند. یکی از اجزای این نوع شیرها، گیربکس است که می تواند.میزان نیرو را کاهش دهد. اما با کاهش نیرو، سرعت عملیات نیز کاهش پیدا می‌کند که این امر یک امتیاز منفی برای این نوع شیرهای صنعتی محسوب می‌گردد. خرید (فروش) و دریافت لیست قیمت شیر پروانه ای
کاربرد Butterfly valve
اصلی‌ترین کاربرد شیر پروانه ای را می‌توان استفاده آنها در سرویس‌های سیالات و یا سیستم‌های مایعات بسیار غلیظ دانست. این شیرها برای استفاده در دوغاب نیز بسیار کاربردی هستند.و وزن سبک این شیرها، موجب شده تا کارایی آنها در دوغاب‌ها چند برابر شود. این شیر قابلیت استفاده در جریانات با فشار کم و دما پایین و همچنین فشار بالا و دما بالا را دارند. به طور کلی می‌توان گفت که شیرهای پروانه‌ای برای سیستم‌هایی که در آنها، جلوگیری از پایین آمدن فشار اهمیت زیادی دارد، مورد استفاده قرار می‌گیرند.
کاربری شیرهای پروانه‌ای:
- در سیستم های لوله کشی و فاضلاب
- سیستم‌های وکیوم و مکش
- سیستم‌های هیدرولیکی، گاز و هوای بسیار فشرده
- اطفا حریق و خنک کننده و جا به جایی حجم بسیار بالا آب

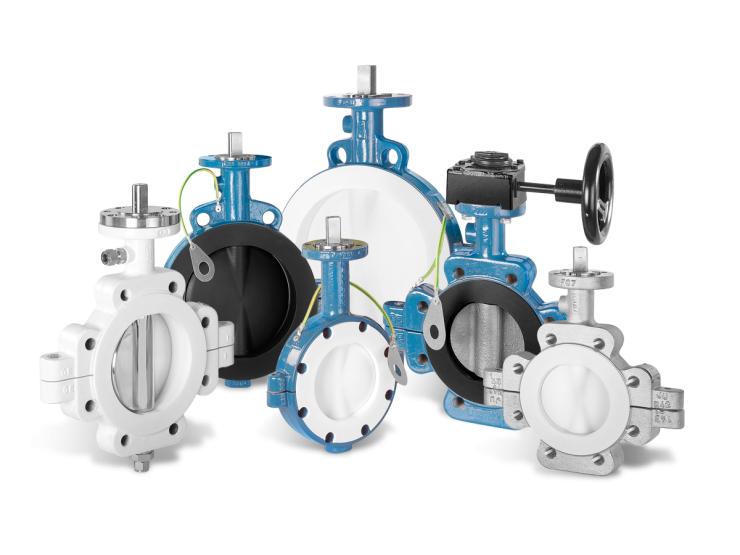

انواع شیر های پروانه ای
شیر پروانه ای در انواع مختلفی وجود دارد. این شیرها متناسب با نوع اتصالات و موقعیت قرارگیری دیسک آنها، در دسته‌های مختلفی قرار خواهند گرفت. شیر های پروانه‌ای را متناسب با شیوه اتصال آنها به میله‌ها، می توان به چهار دسته اصلی تقسیم نمود:

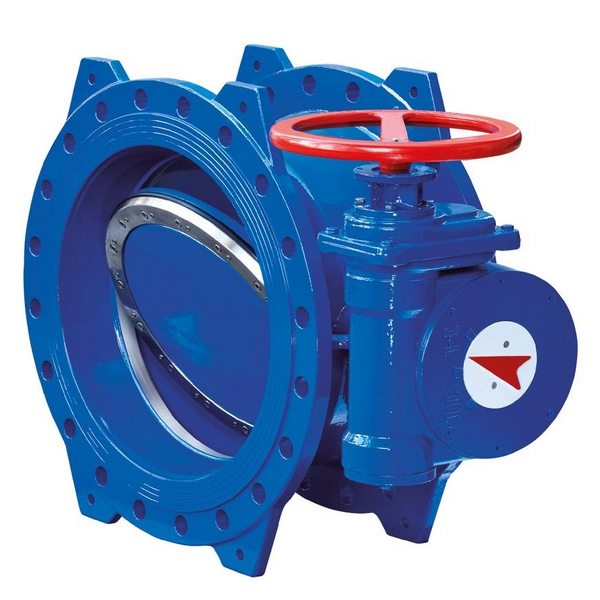

- اتصال فلنجی
- لاگ
- ویفر یا اهرم
- جوشی
اتصال این شیرها با روش لاگ و ویفر نسبت به دو روش دیگر متداول و کاربردی‌تر است، اما آنها را می‌توان با روش‌های سه گیره و فلنجی نیز به میله‌ها متصل نمود. Butterfly valve بر اساس موقعیت قرار گیری نیز به دسته کلی، هم مرکز و خارج از مرکز، تقسیم میشوند. شیرهای پروانه‌ای هم مرکز یا متحدالمرکز، عموما برای دامنه‌های فشار کم مورد استفاده قرار می‌گیرند.و آب بندی آنها لاستیکی میباشد. درجه بندی فشار و ساییدگی کمتر، از جمله ویژگی های اصلی شیرهای پروانه‌ای خارج از مرکز است و آب بندی میان آنها به صورت فلز به فلز می باشد.

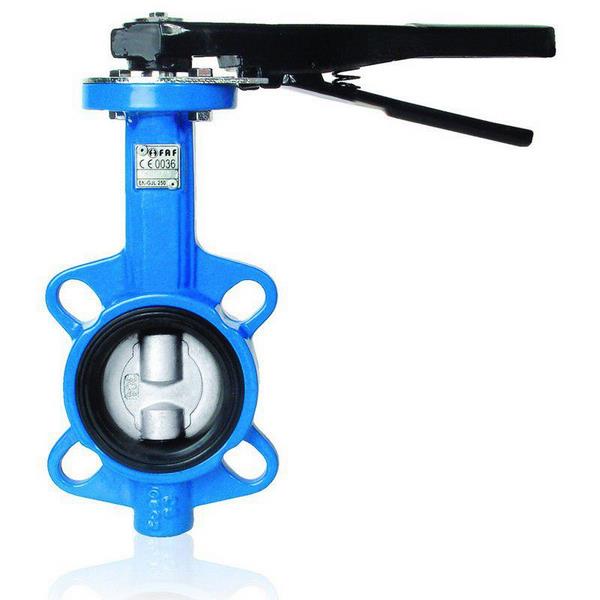

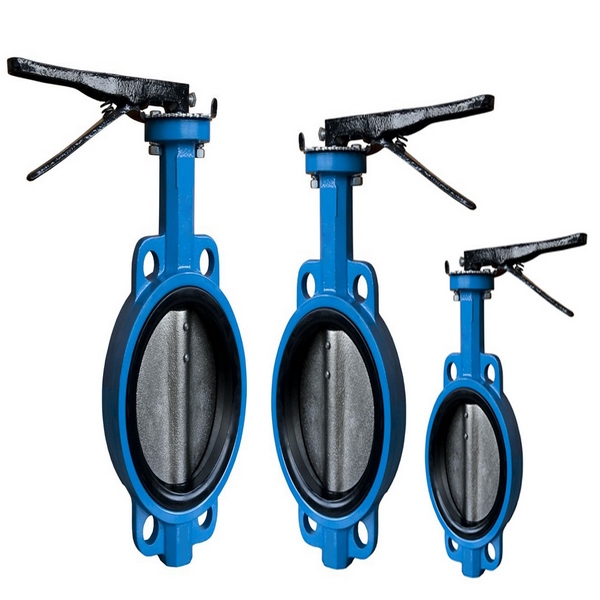

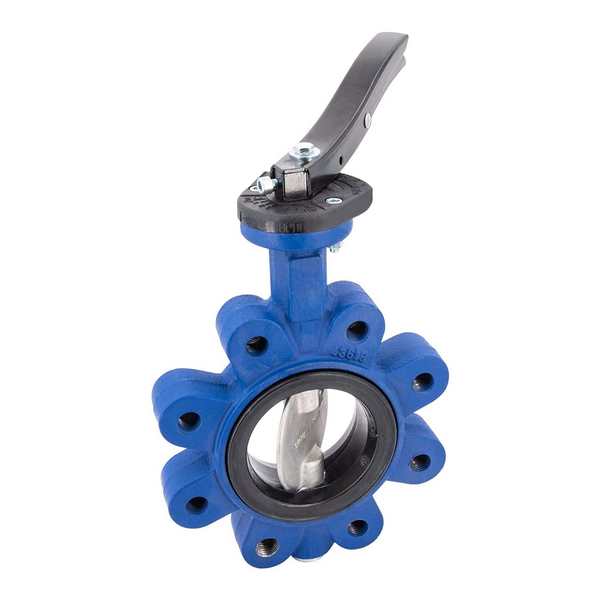

شیر پروانه ای لاگ و اهرمی
شیر های پروانه ای لاگ، یکی از متداول‌ترین و محبوب‌ترین انواع شیر های پروانه ای هستند. طراحی منحصر به فرد بدنه آنها موجب شده تا قطع اتصال یک طرف، بر سرویس بن بست تاثیر گذار نباشد. این شیرها فشار کم تری دارند و وزن لوله کشی را از سوی بدنه شیر متحمل می شوند. شیر پروانه ای اهرمی که با نام شیر ویفری نیز شناخته می شود، را می توان مقرون به صرفه‌ترین نوع شیر های پروانه ای دانست. این مدل از شیرها در بین دو فلنج لوله‌ها قرار می گیرند و برای آب بندی فشار دیفرانسیل دو جهته استفاده می شوند. این شیرها هم چنین از بازگشت جریان در سیستم های جریان جهانی، جلوگیری می کنند که این امر کارایی آنها را چندین برابر کرده است. خرید (فروش) و دریافت لیست قیمت شیر پروانه ای
شیر های پروانه ای پلی اتیلن
شیرپروانه‌ای پلی اتیلن و یا همان شیرهای پروانه‌ای پلیمری، یکی از انواع این شیرهای چرخشی است که جنس ان‌ها از پلیمر میباشد. شیرهای پروانه‌ای که در مطالب پیشین شرح دادیم، اغلب از جنس چدن هستند و به نسبت شیر های پلیمری وزن بیشتری دارند.
شیرهای پلیمری همچنین در برابر کوچک‌ترین ضربه کارایی خود را از دست خواهند داد. اما شیر های پلیمری در عین حال که وزن پایین تری دارند،.کارایی و طول عمر ان‌ها نیز بیشتر است.و از این جهت بسیار محبوب هستند.کاربرد و عملکرد این شیرها با دیگر شیرهای پروانه ای تفاوت ندارد.و تنها در برخی از ویژگی‌ها مانند مقاومت در برابر اکسید، عدم رسوب مدیری و … با آنها متفاوت هستند. شیرهای پلیمری در اندازه های کوچک و محدود تولید میشوند و می‌توان ازآن‌ها در محیط‌های قلیایی و یا اسیدی نیز استفاده نمود.
مزایا و معایب استفاده از شیر های پروانه ای
از آن جایی که این نوع از شیرها در صنایع مختلفی مورد استفاده قرار می گیرند، وزن آنها اهمیت بسیار زیادی دارد. وزن پایین و در واقع سبک بودن انواع شیرهای پروانه‌ای، اصلی‌ترین مزیت آنها به شمار می آید. قطعات این شیرها را می‌توان به راحتی به یکدیگر متصل کرد.و همچنین افت فشار اندکی دارند. استفاده از محرک و طراحی دسته شیر مخصوص برای قطع و وصل کردن جریان، از دیگر مزیت های این شیرها به حساب می آید.
هزینه نگهداری از Butterfly valve به نسبت دیگر شیرهای صنعتی کمتر است.و همچنین طراحی مخصوص آنها، موجب شده تا فضای وسیعی را درگیر نکند و بسیار کم حجم باشند. از دیگر مزیت های این شیرها می‌توان به عدم استفاده آنها به تکیه گاه اضافی اشاره کرد. این دسته از شیرها علاوه بر مزیت‌های چشمگیر،.معایب اندکی نیز دارند که می‌توان احتمال ابتلا آنها به کاویتاسیون در میزان جریان پایین اشاره کرد. این امر موجب می‌شود تا قسمتی از دیسک حتی در حالت کاملا باز نیز در معرض جریان قرار بگیرد و تغییر فشار را به همراه آورد. خرید (فروش) و دریافت لیست قیمت شیر پروانه ای
جهت خرید انواع شیرآلات پروانه‌ای با کیفت بالا و بهترین قیمت بازار با کارشناسان فروش ما در شرکت ردا صنعت تماس بگیرید.
